Jak powstaje opona – wizyta w fabryce Nokiana w Rosji
Janusz Borkowski
Podczas zwiedzania fabryki opon Nokiana w okolicach Petersburga mieliśmy okazję przyjrzeć się krok po kroku jak powstaje opona oraz dowiedzieć czegoś więcej na temat jej budowy.

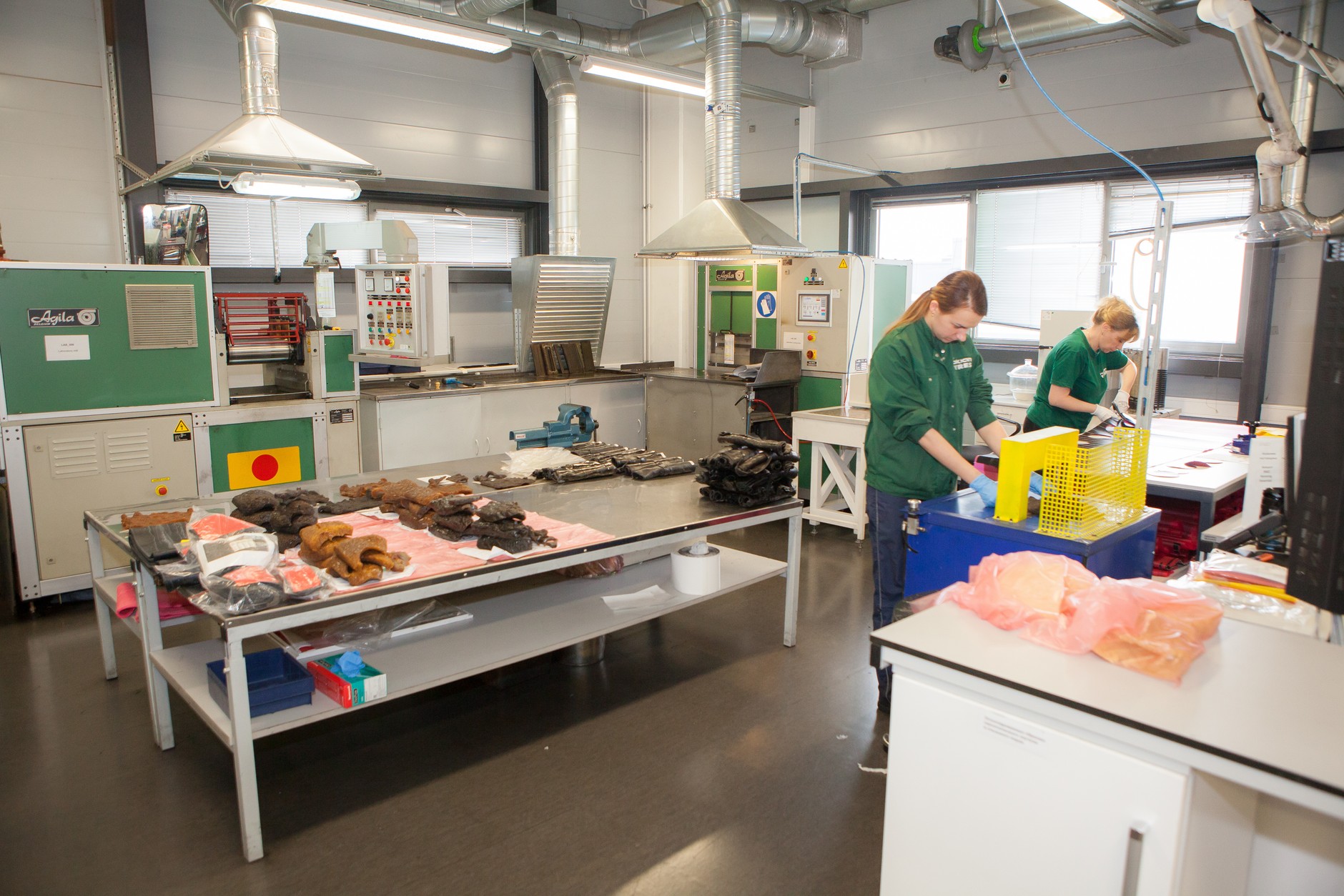

Materiały znajdujące zastosowanie przy produkcji opon są nieustannie udoskonalaneŹródło: Auto Świat
Etapy produkcji opony krok po kroku:
1. Przygotowanie mieszanki – w specjalnych maszynach na gorąco łączy się kilka rodzajów gumy, wypełniaczy i innych składników, m.in. sadzy, siarki, krzemionki.
2. Testy w laboratorium – wymieszana i schłodzona mieszanka gumowa trafia do kontroli.
3. Przygotowanie półproduktów – mieszanka gumowa trafia do maszyn w których na gorąco łączona jest z elementami wzmacniającymi oponę.
4. Konfekcja opony – na obrotowy bęben nakładany jest pas syntetycznej gumy. Drugą warstwę stanowi gumowy kord tekstylny (osnowa). Następnie na zewnętrzne krawędzie osnowy nakładane są drutówki po czym następuje wywinięcie osnowy nad drutówkę. Kolejny etap konfekcji opony to nałożenie boków z elastycznej i wytrzymałej gumy. Tak przygotowane warstwy pod wpływem sprężonego powietrza nabierają charakterystycznego kształtu opony. Następnym procesem przeprowadzanym na obrotowym bębnie jest nałożenie warstwy opasania składającego się z kordów stalowych. Konfekcja opony kończy się nałożeniem gumy bieżnika. Tak powstaje półfabrykat.
5. Wulkanizacja – pod wpływem gorącej pary wodnej pod ciśnieniem następuje wypchnięcie półfabrykatu w ryciny wyrzeźbione w formie wulkanizacyjnej. Tak zostaje nadany bieżnik opony oraz jej oznaczenia.
6. Kontrola jakości – gotowa opona trafia do pracownika, który sprawdza wzrokowo i dotykowo prawidłowość jej wykonania. Następnie opona poddawana jest kontroli maszynowej, m.in. prześwietlana promieniami Rentgena. Losowo wybrane opony trafiają do laboratorium, gdzie kontrolowane są po przecięciu. Sprawdzone opony otrzymują kartę identyfikacyjną, a następnie trafiają do magazynu i ostatecznie do centrum dystrybucyjnego.
Opony Nokian – jak zbudowana jest opona?

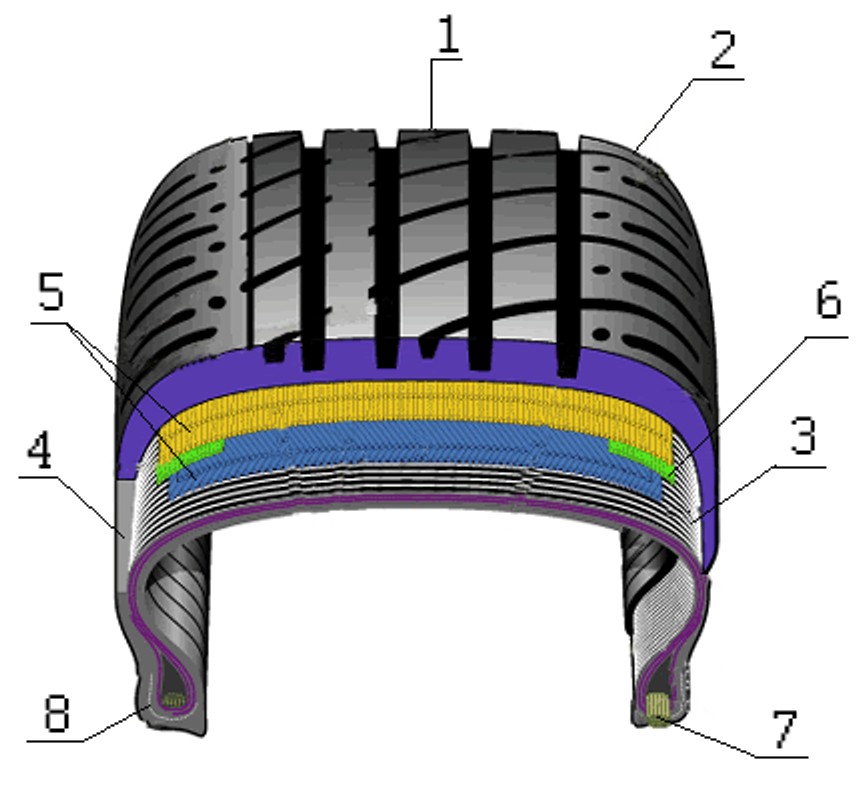

Konstrukcja opony (fot. SMG3)Źródło: Auto Świat
Części składowe opony:
1. Bieżnik – miejsce styku opony z nawierzchnią składające się z rowków i lamelek. Bieżnik odpowiedzialny jest za przyczepność i amortyzację, chroni osnowę przed uszkodzeniami.
2. Bark – element łączący czoło bieżnika z bokiem opony. Odpowiada za przyczepność i stabilność opony na zakręcie.
3. Osnowa – element nośny składający się z kilku warstw tkaniny kordowej pokrytej gumą. Tworzy szkielet opony i pełni także rolę dętki.
4. Bok opony – odcinek wykonany z gumy o zwiększonej grubości rozciągający się od stopki do bieżnika. Odpowiedzialny jest za stabilność boczną opony.
5. Opasanie – stalowe pasy umieszczone wzdłuż opony odpowiedzialne za jej wzmocnienie oraz nadające jej odpowiednią sztywność.
6. Wzmocnienie – element strukturalny mający na celu zwiększenie wytrzymałości opony
7. Drutówka – element konstrukcyjny opony, który nadaje stopce wytrzymałość i sztywność.
8. Stopki – elementy opony wykonany ze stali pokrytej gumą. Odpowiadają że szczelne połączenie opony z wewnętrzną krawędzią felgi.
Opony Nokian – 100 mln opon w fabryce Nokiana w Vsevolozhsku

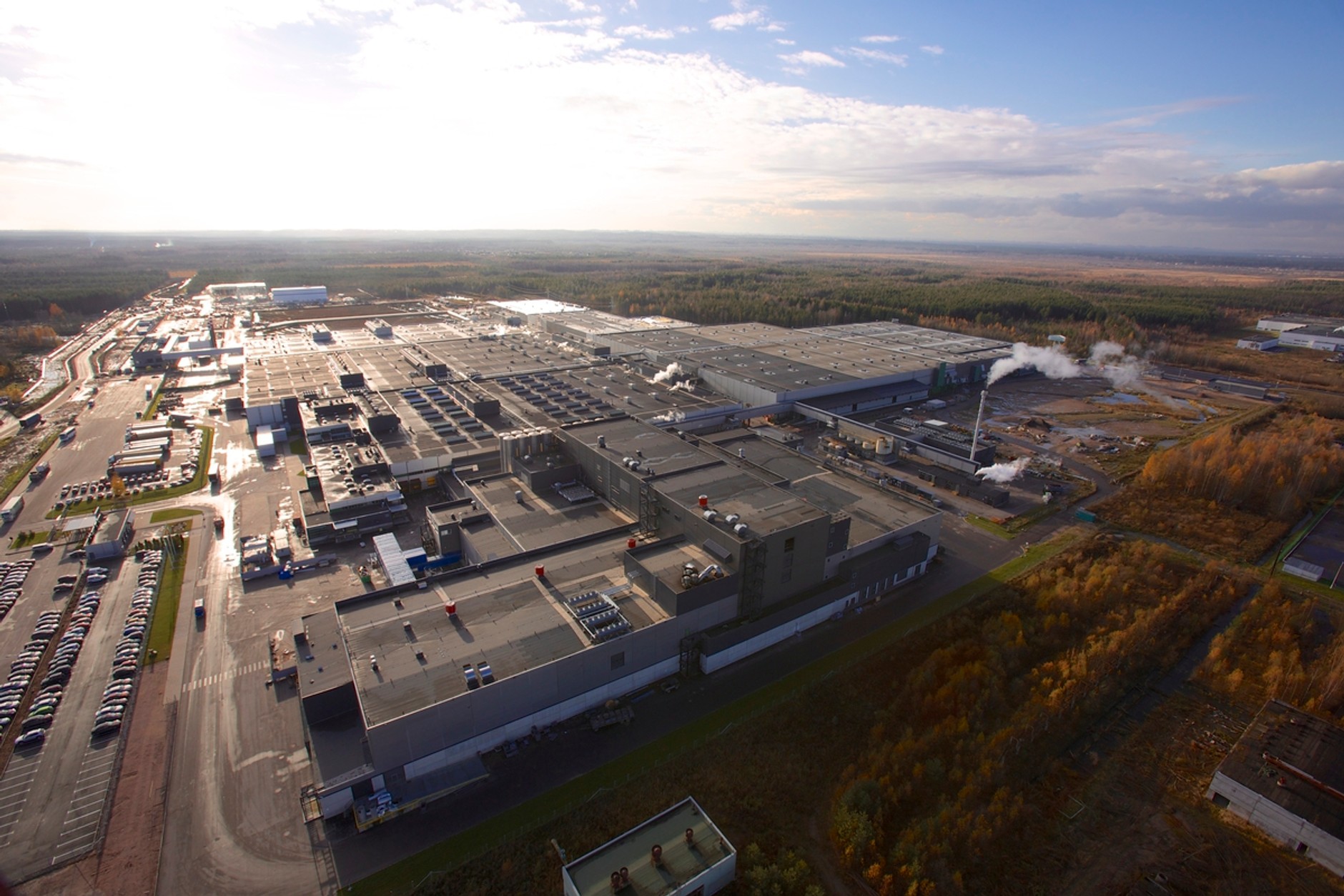

Zakład Nokian Tyres w Vsevolozhsku niedaleko Petersburga (Rosja) wytwarza 17 mln szt. opon rocznieŹródło: Auto Świat
Obecnie produkcja opon Nokian Tyres odbywa się dwóch fabrykach: w Nokii (Finlandia), gdzie wytwarza się 2,5 mln opon rocznie oraz Vsevolozhsku niedaleko Petersburga (Rosja) – 17 mln/rocznie. W 2020 roku planowane jest otwarcie trzeciej fabryki w Dayton w stanie Tennessee (USA), gdzie roczne możliwości produkcyjne zakładu mają sięgać 4 mln opon.
W fabrykę w Rosji, która została oddana do użytku w 2005 roku zainwestowano 1 bilion euro. Zakład w Vsevolozhsku zatrudnia obecnie 1418 osób i eksportuje swoje produkty do ponad 40 krajów. Wytwarza opony do samochodów osobowych, SUV-ów oraz tzw. krótkie serie na zamówienie. To najnowocześniejszy zakład produkujący opony w Europie, a jednocześnie najbardziej wydajna fabryka opon na świecie. Pod koniec lata w 2017 r. zakład w Vsevolozhsku planowane jest wyprodukowanie 100-milionowej opony.
Opony Nokian Tyres sprzedawane w ponad 3000 punktach rozlokowanych w 63 krajach. Aż 54 proc. produkcji trafia do krajów nordyckich (Finlandia – 16 proc.,/Szwecja – 14 proc./Norwegia – 13 proc.) i Ameryki Płn. (11 proc.), do pozostałych państw Europy eksportowane jest 30 proc. Polska jest drugim w Europie rynkiem zbytu, gdzie klienci mają do dyspozycji 70 punktów sprzedaży. Aż 67 proc. sprzedawanych na świecie opon Nokian Tyres stanowią opony zimowe.
1/20 Fabryka opon Nokiana w Rosji
Auto Świat
Zakład w Vsevolozhsku zatrudnia 1418 osób i wytwarza obecnie 17 mln opon rocznie.
Zakład w Vsevolozhsku zatrudnia 1418 osób i wytwarza obecnie 17 mln opon rocznie.
2/20 Fabryka opon Nokiana w Rosji
Auto Świat

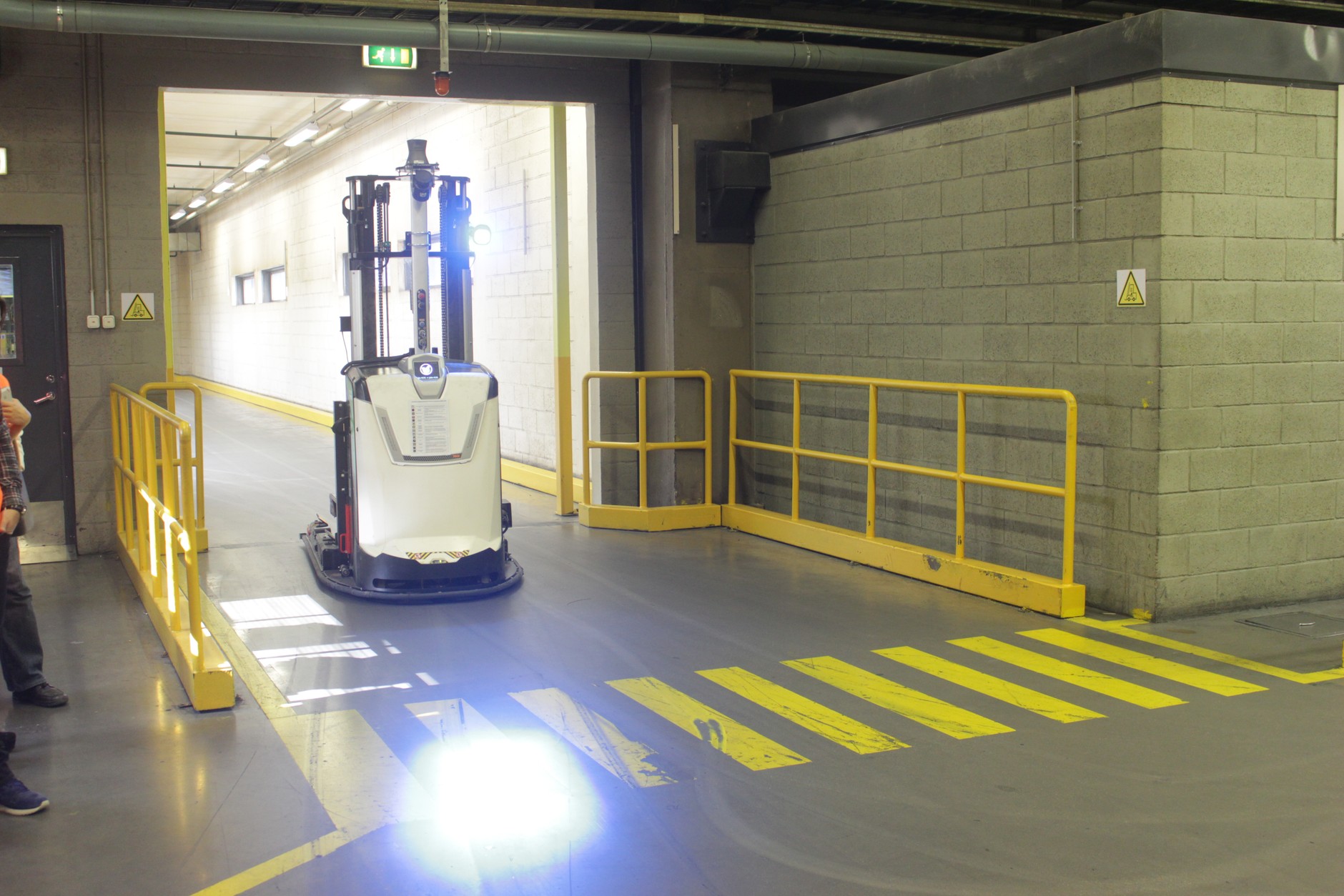

Dostarczanie składników do produkcji opon odbywa się za pośrednictwem autonomicznych wózków widłowych.
Dostarczanie składników do produkcji opon odbywa się za pośrednictwem autonomicznych wózków widłowych.
3/20 Fabryka opon Nokiana w Rosji
Auto Świat

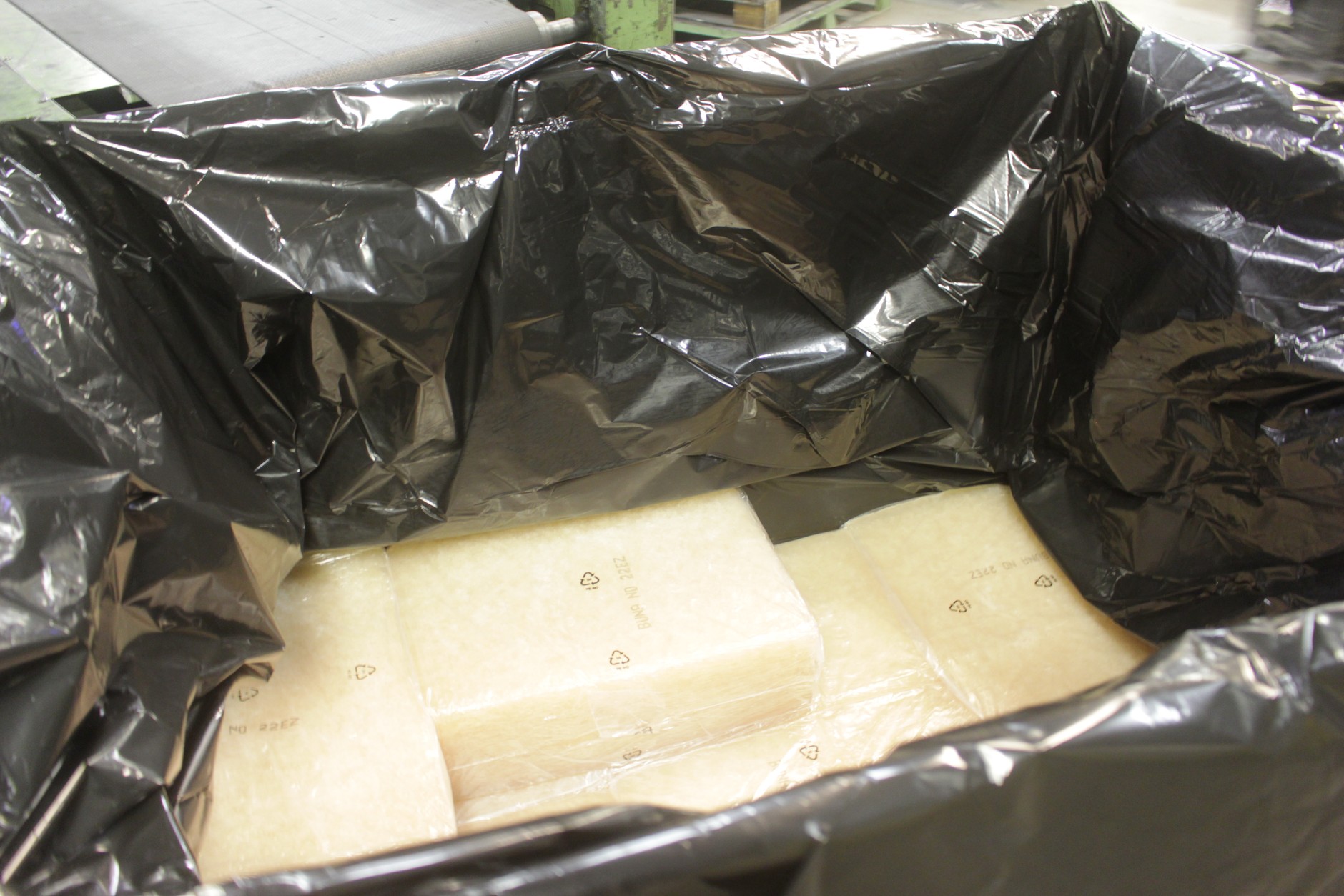

Do produkcji opon potrzebnych jest ok. 200 składników, m.in.: kauczuk, substancje chemiczne, guma , włókna tekstylne, krzemionka, sadza oraz stal.
Do produkcji opon potrzebnych jest ok. 200 składników, m.in.: kauczuk, substancje chemiczne, guma , włókna tekstylne, krzemionka, sadza oraz stal.
4/20 Fabryka opon Nokiana w Rosji
Auto Świat
Etap 1. Przygotowanie mieszkanki. W specjalnych maszynach na gorąco łączy się kilka rodzajów gumy, wypełniaczy i innych składników, m.in. sadzy, siarki, krzemionki.
Etap 1. Przygotowanie mieszkanki. W specjalnych maszynach na gorąco łączy się kilka rodzajów gumy, wypełniaczy i innych składników, m.in. sadzy, siarki, krzemionki.
5/20 Fabryka opon Nokiana w Rosji
Auto Świat

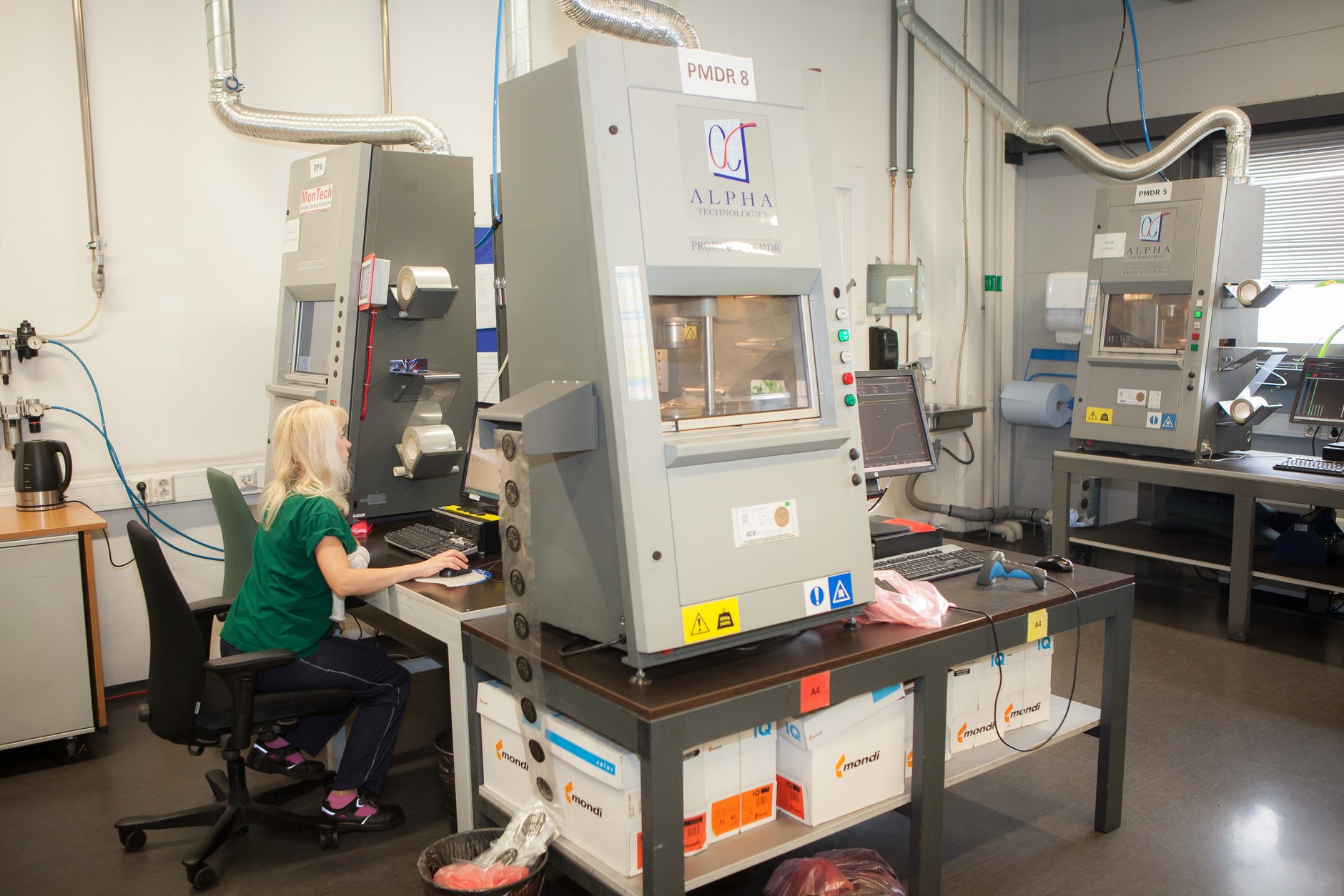

Etap 2. Testy w laboratorium. Wymieszana i schłodzona mieszanka gumowa trafia do kontroli.
Etap 2. Testy w laboratorium. Wymieszana i schłodzona mieszanka gumowa trafia do kontroli.
6/20 Fabryka opon Nokiana w Rosji
Auto Świat

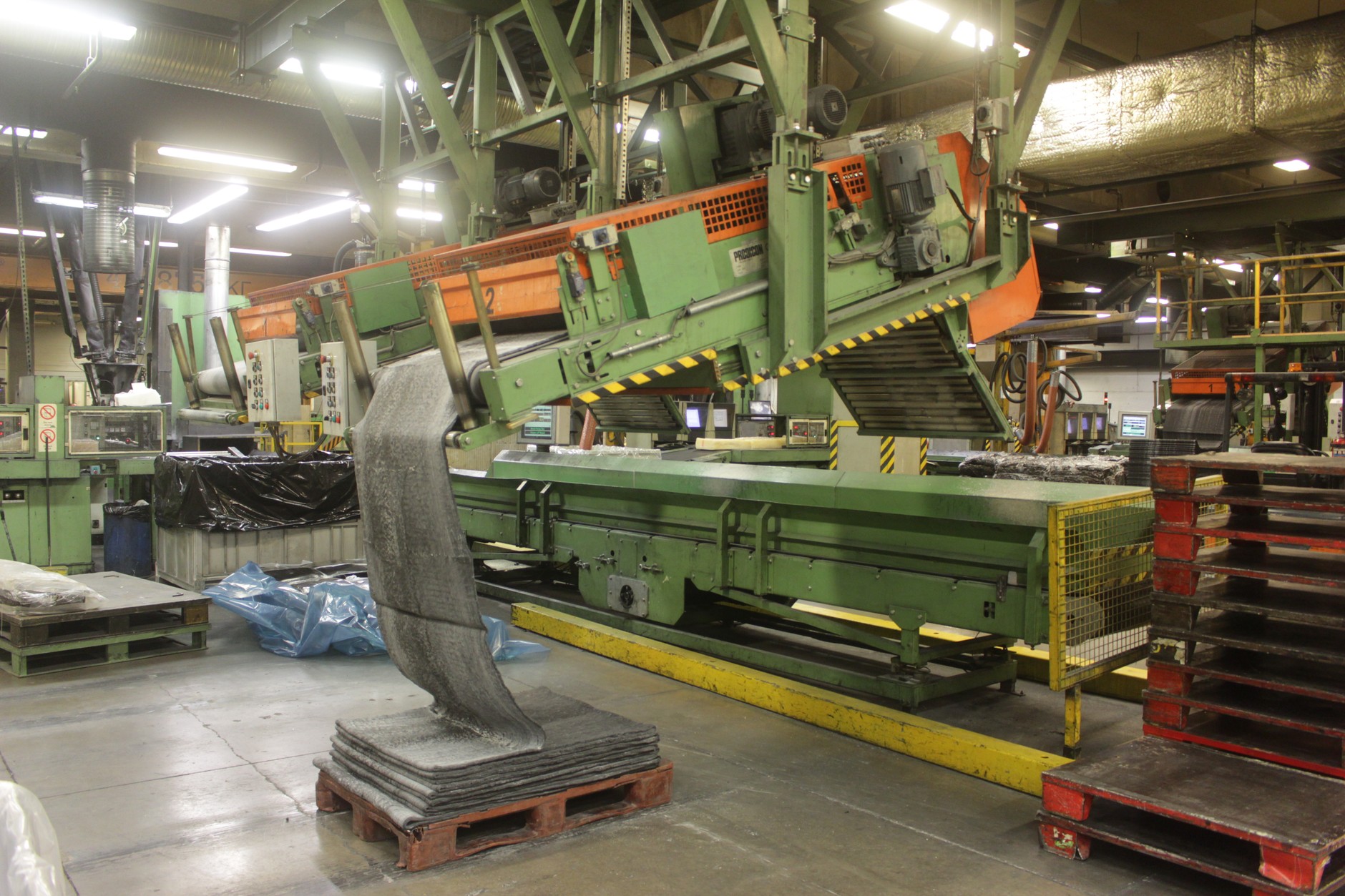

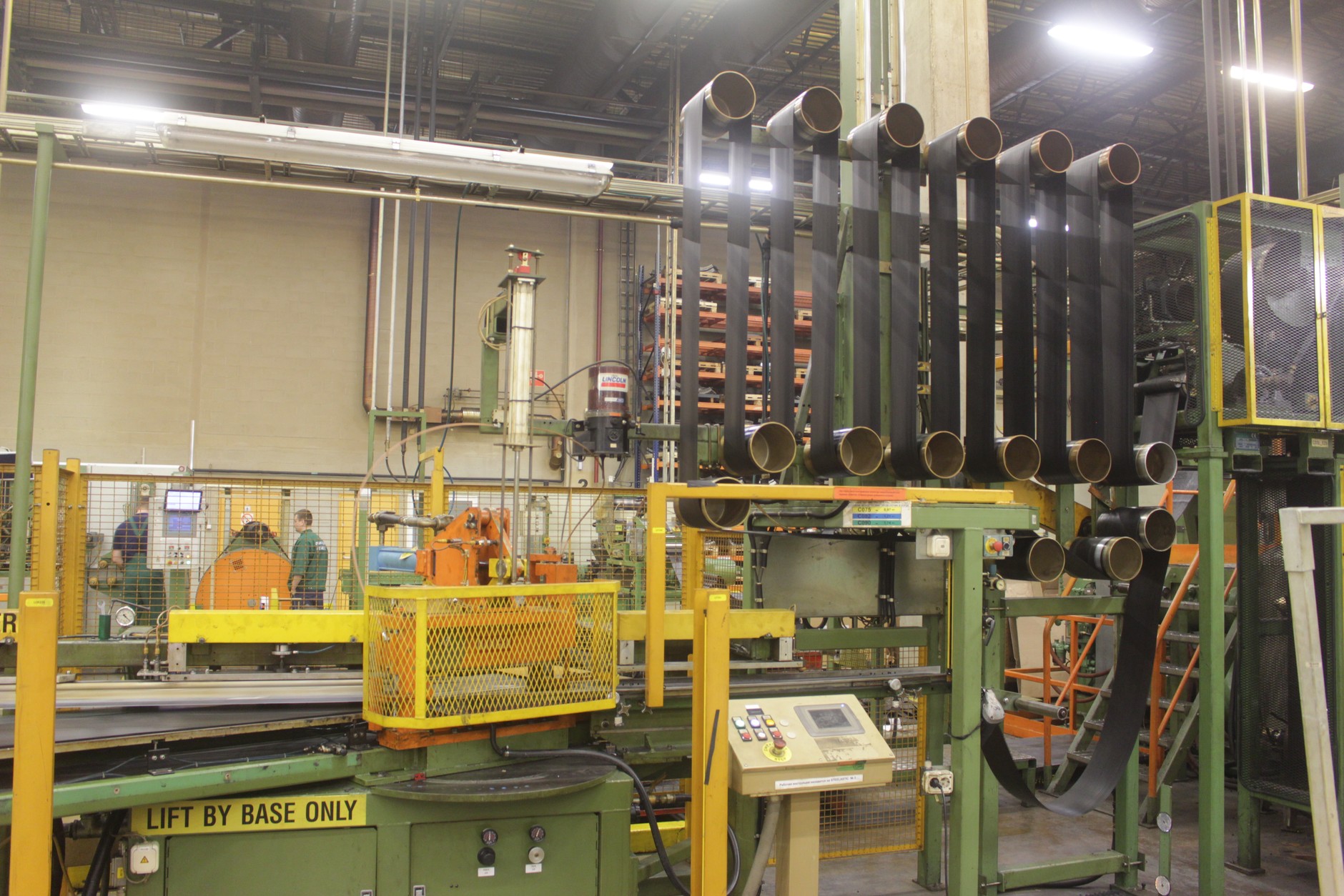

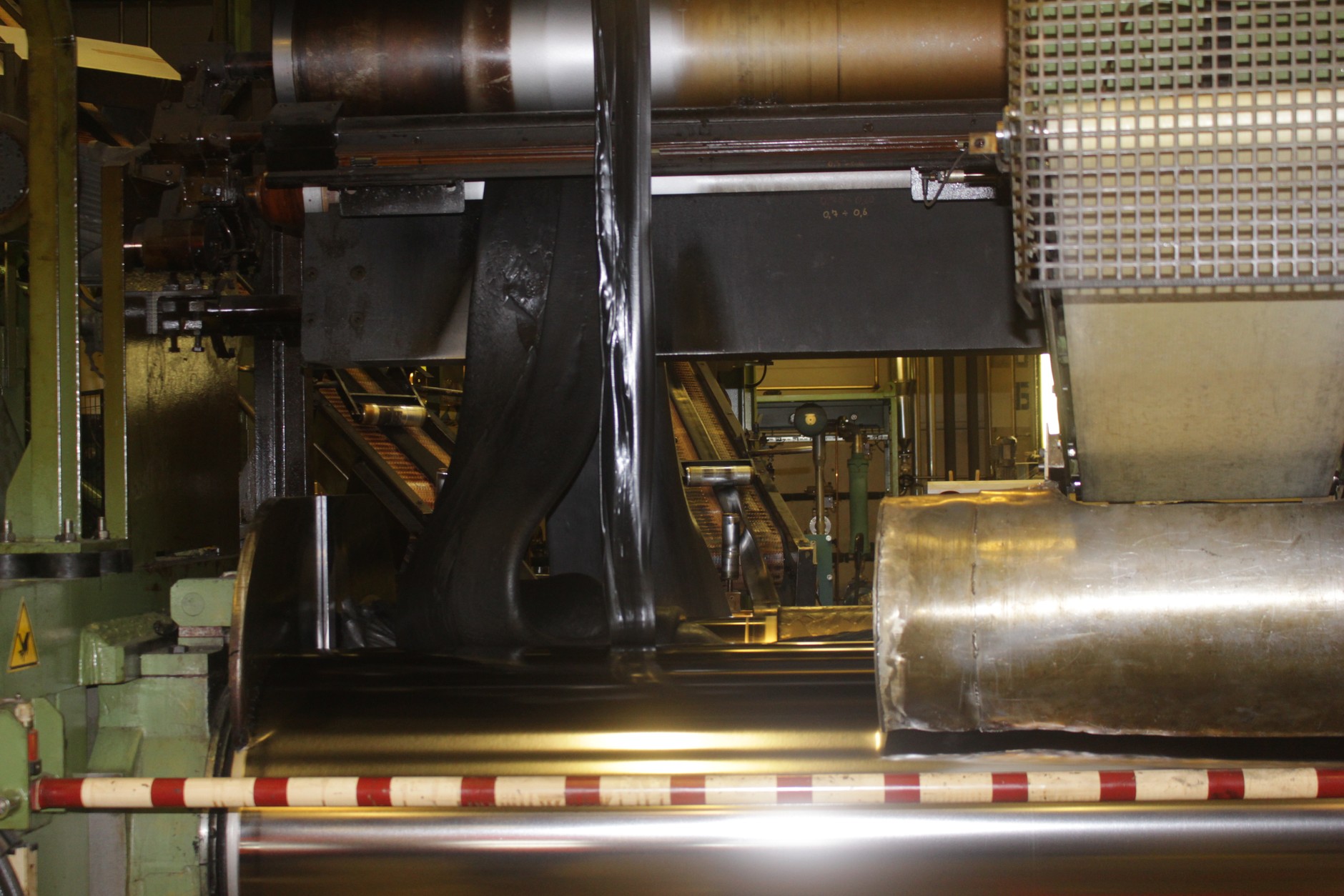

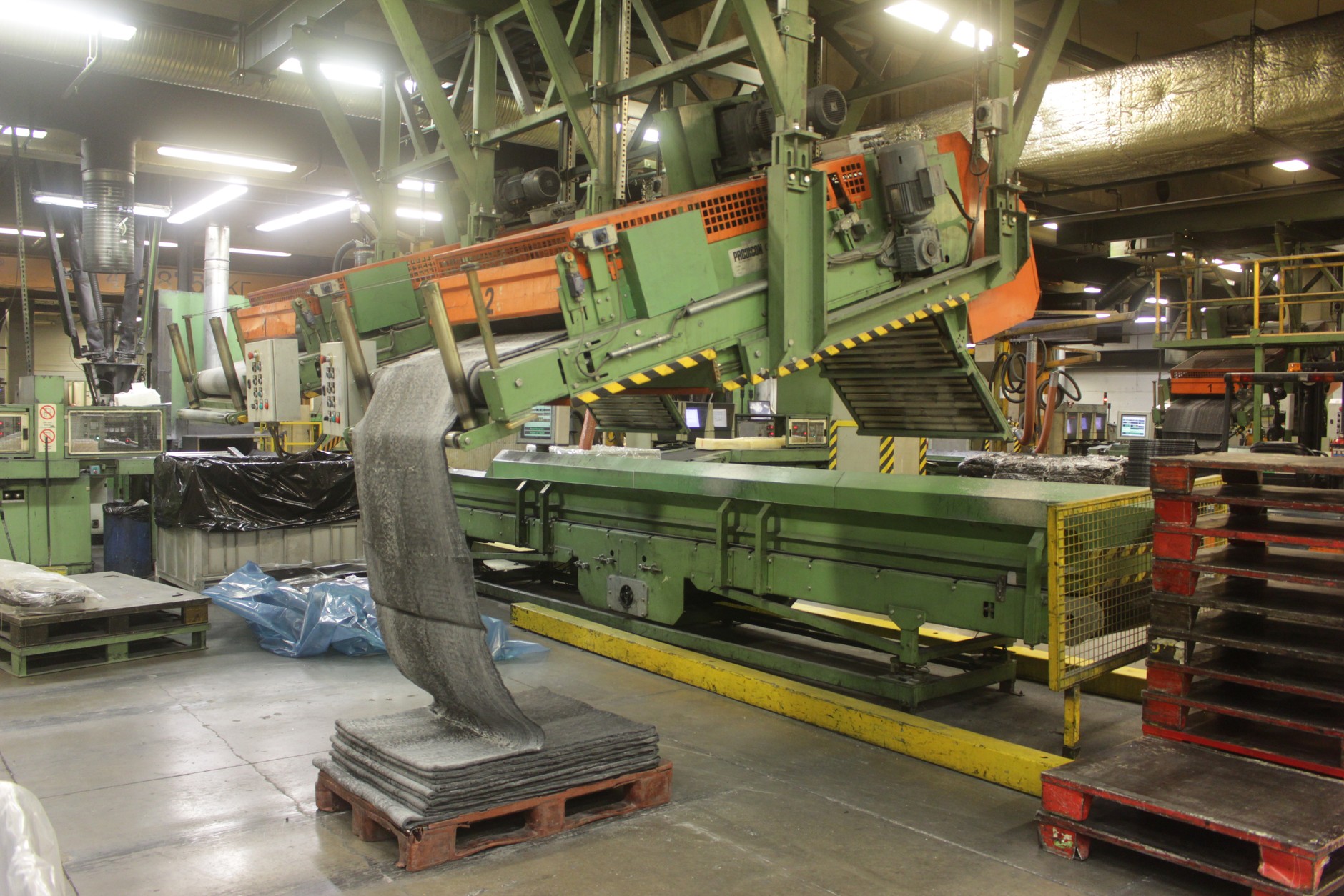

Etap 3. Przygotowanie półproduktów. Mieszanka gumowa trafia do maszyn w których na gorąco łączona jest z elementami wzmacniającymi oponę.
Etap 3. Przygotowanie półproduktów. Mieszanka gumowa trafia do maszyn w których na gorąco łączona jest z elementami wzmacniającymi oponę.
7/20 Fabryka opon Nokiana w Rosji
Auto Świat
Etap 3. Przygotowanie półproduktów. Mieszanka gumowa trafia do maszyn w których na gorąco łączona jest z elementami wzmacniającymi oponę.
Etap 3. Przygotowanie półproduktów. Mieszanka gumowa trafia do maszyn w których na gorąco łączona jest z elementami wzmacniającymi oponę.
8/20 Fabryka opon Nokiana w Rosji
Auto Świat

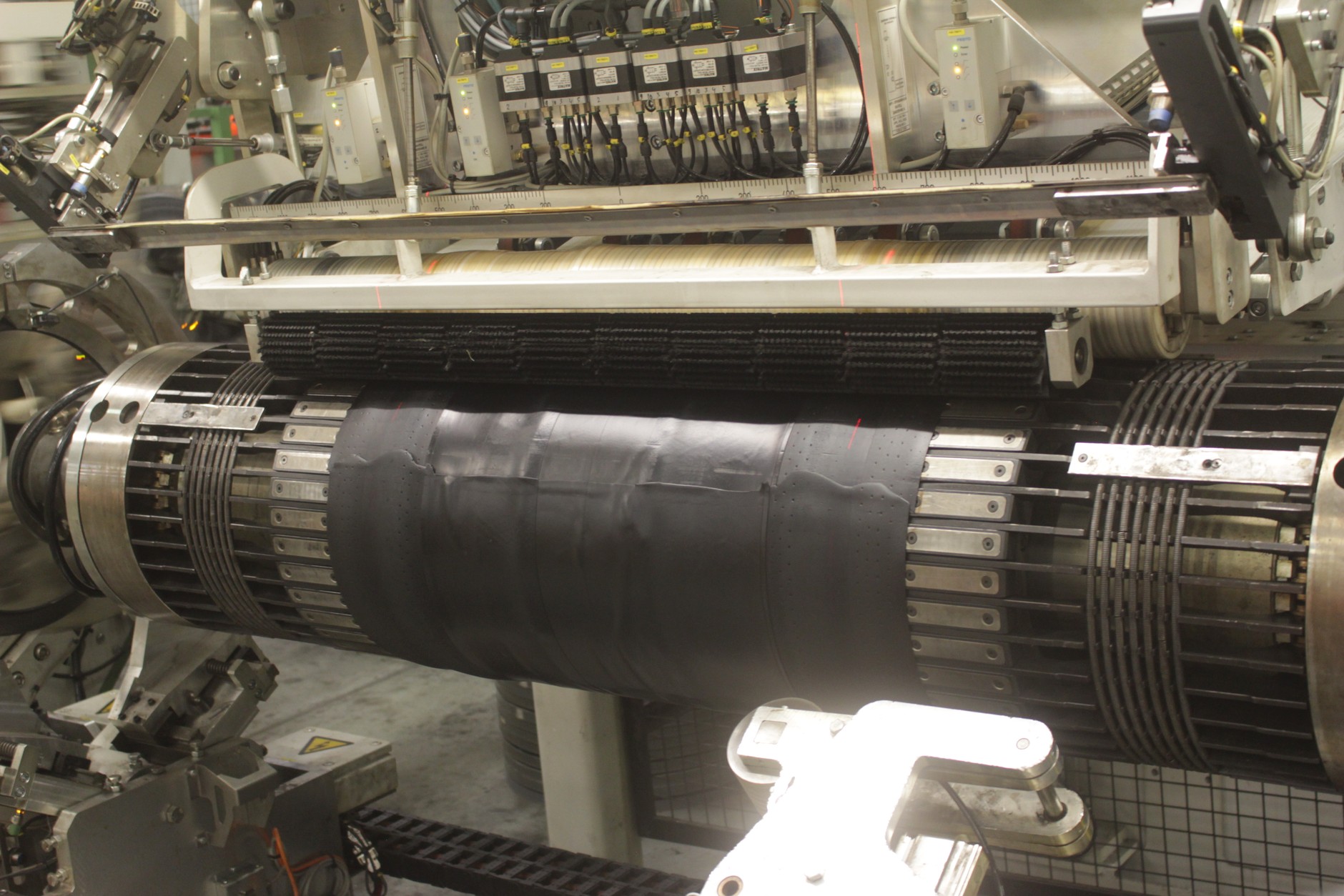

Etap 4. Konfekcja opony. Na obrotowy bęben nakładany jest pas syntetycznej gumy. Drugą warstwę stanowi gumowy kord tekstylny (osnowa). Następnie na zewnętrzne krawędzie osnowy nakładane są drutówki po czym następuje wywinięcie osnowy nad drutówkę.
Etap 4. Konfekcja opony. Na obrotowy bęben nakładany jest pas syntetycznej gumy. Drugą warstwę stanowi gumowy kord tekstylny (osnowa). Następnie na zewnętrzne krawędzie osnowy nakładane są drutówki po czym następuje wywinięcie osnowy nad drutówkę.
9/20 Fabryka opon Nokiana w Rosji
Auto Świat

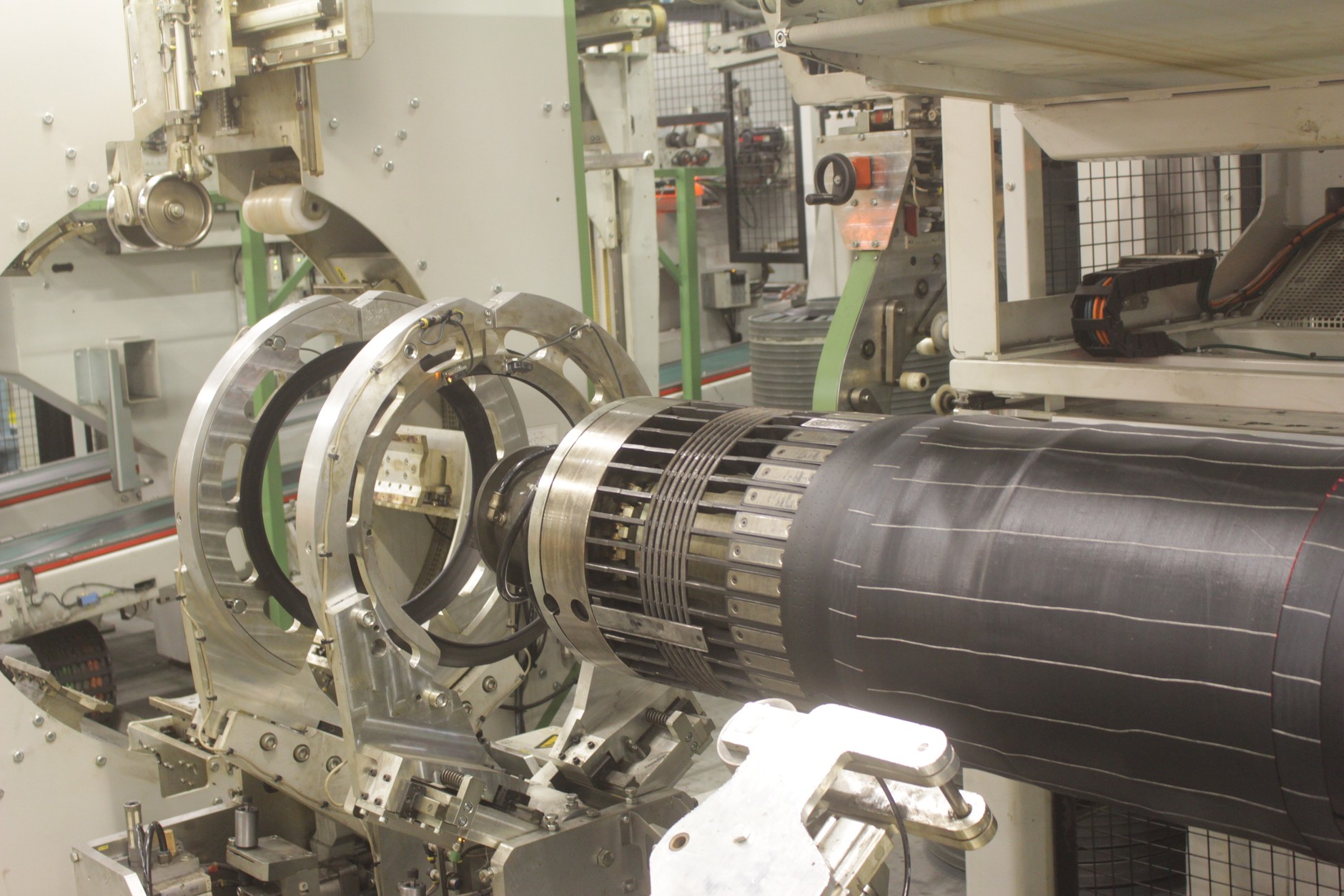

Etap 4. Konfekcja opony. Drugą warstwę stanowi gumowy kord tekstylny (osnowa). Następnie na zewnętrzne krawędzie osnowy nakładane są drutówki po czym następuje wywinięcie osnowy nad drutówkę.
Etap 4. Konfekcja opony. Drugą warstwę stanowi gumowy kord tekstylny (osnowa). Następnie na zewnętrzne krawędzie osnowy nakładane są drutówki po czym następuje wywinięcie osnowy nad drutówkę.
10/20 Fabryka opon Nokiana w Rosji
Auto Świat

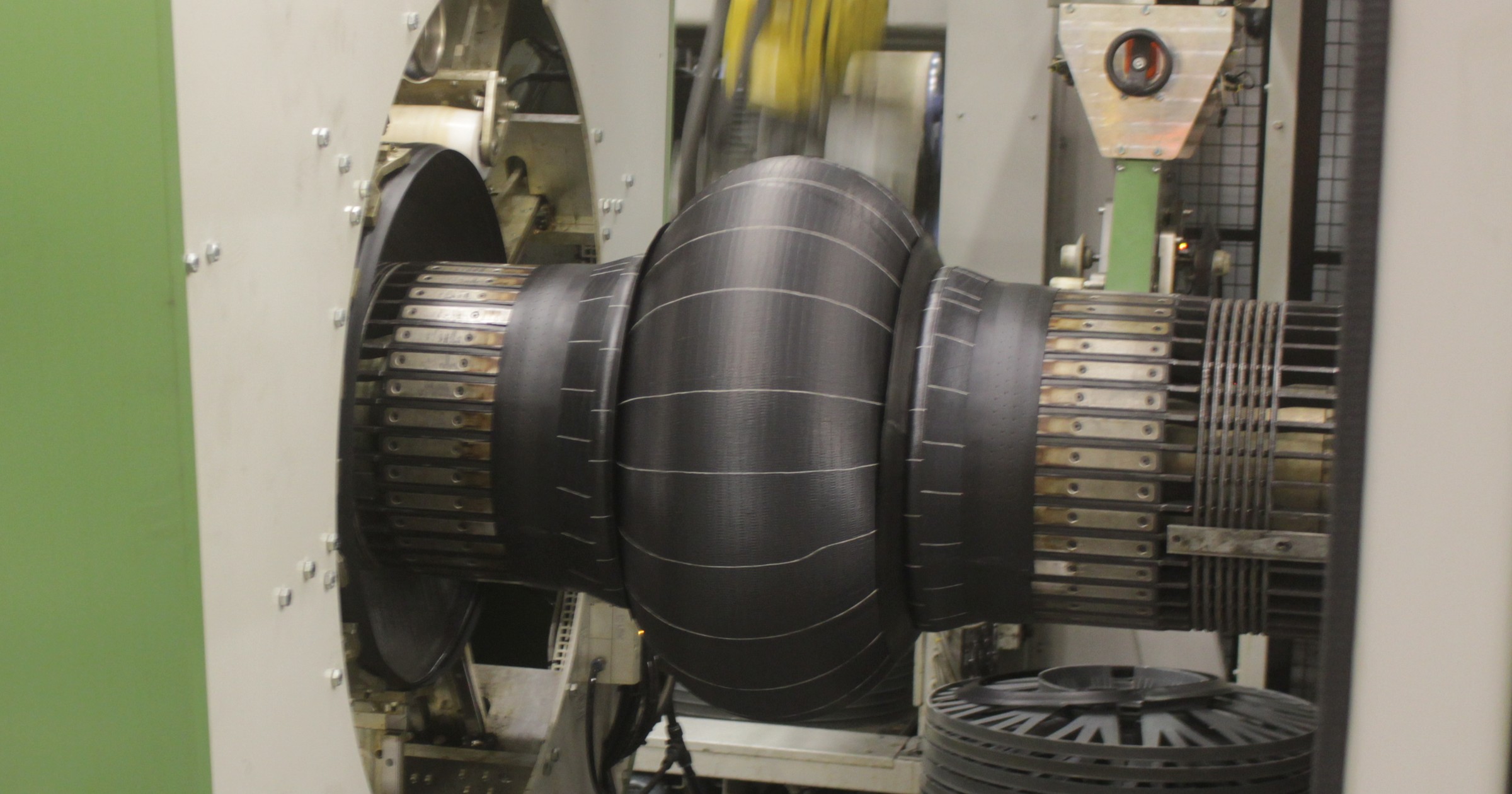

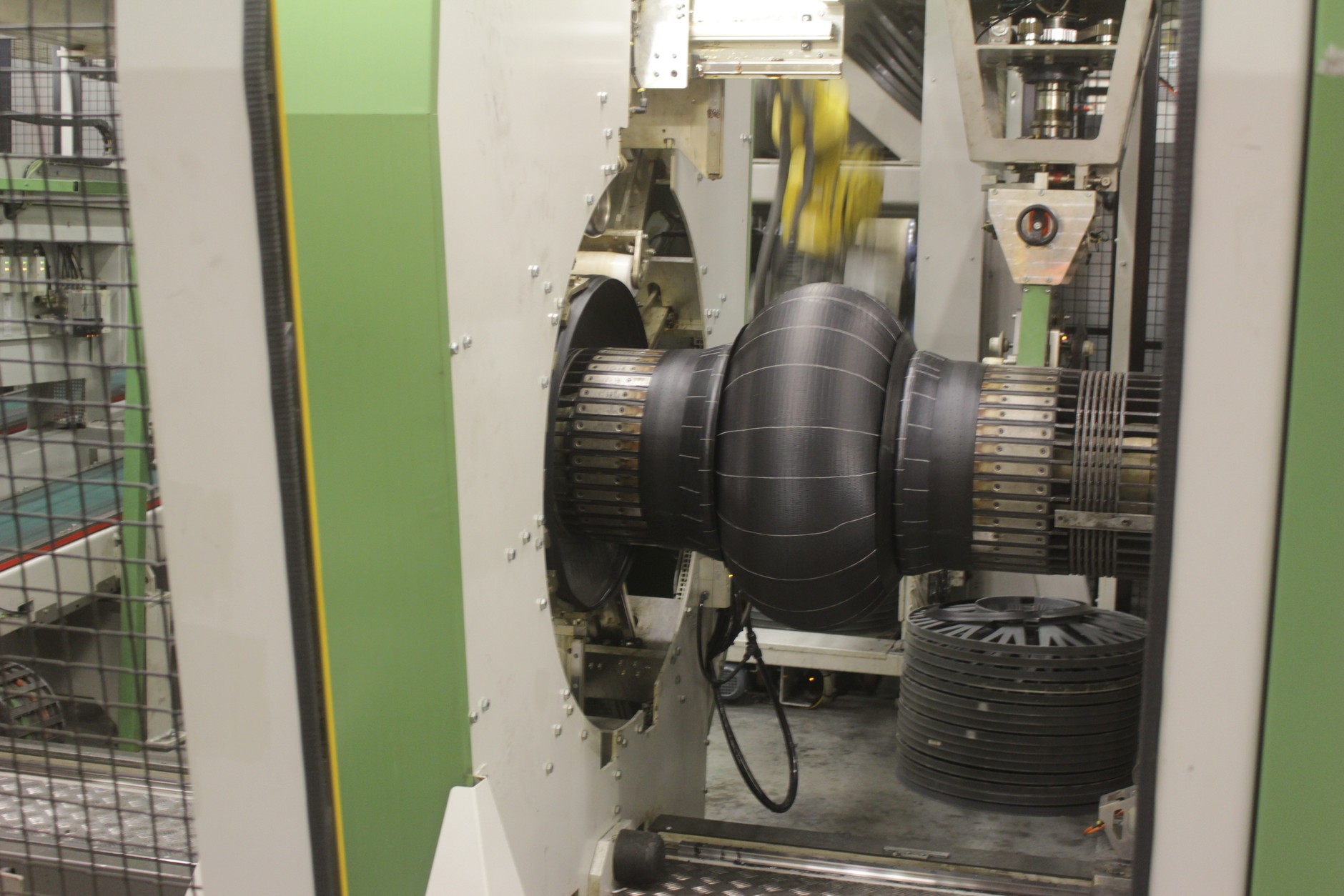

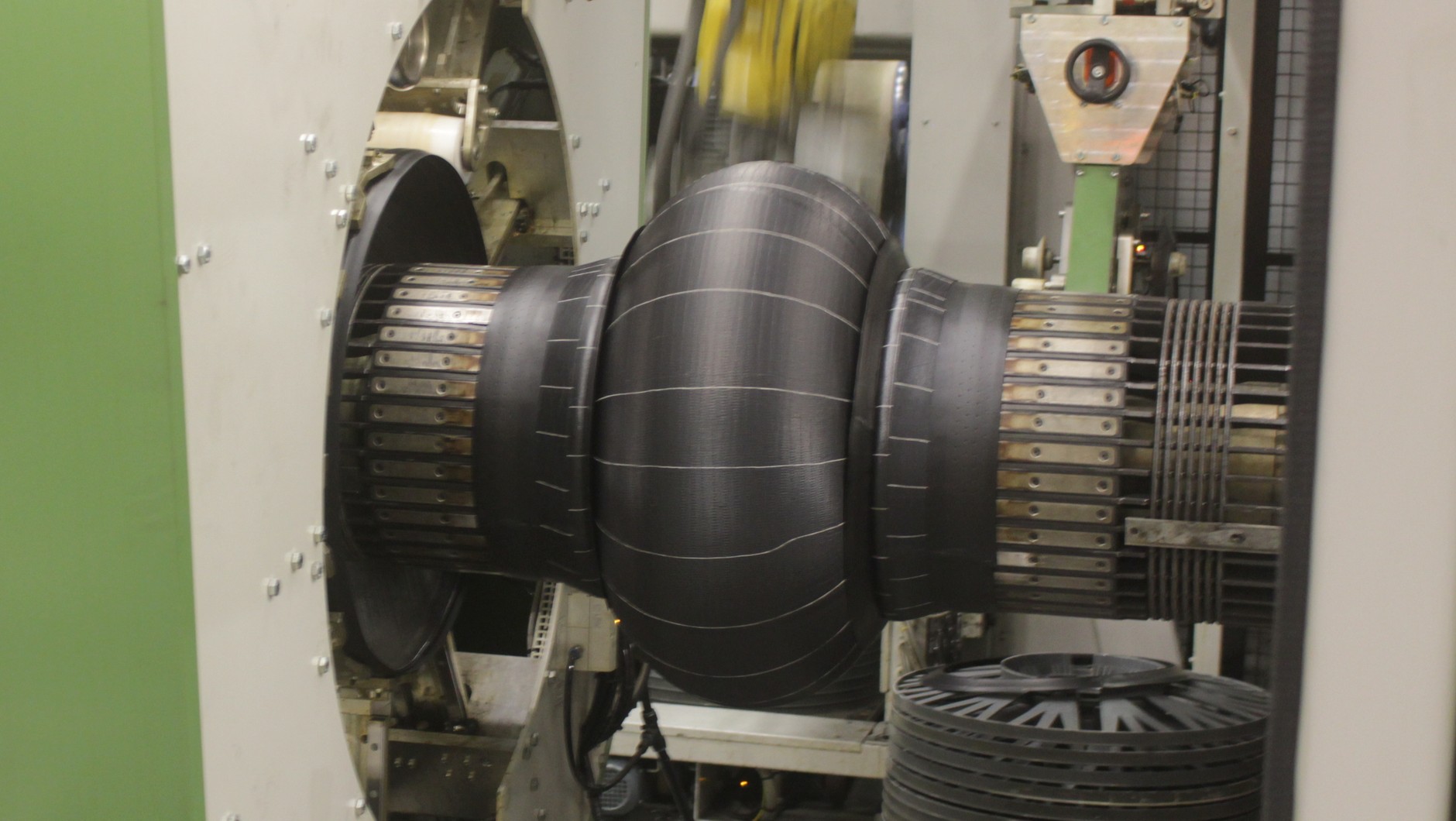

Etap 4.Konfekcja opony. Kolejny etap konfekcji opony to nałożenie boków z elastycznej i wytrzymałej gumy. Tak przygotowane warstwy pod wpływem sprężonego powietrza nabierają charakterystycznego kształtu opony.
Etap 4.Konfekcja opony. Kolejny etap konfekcji opony to nałożenie boków z elastycznej i wytrzymałej gumy. Tak przygotowane warstwy pod wpływem sprężonego powietrza nabierają charakterystycznego kształtu opony.
11/20 Fabryka opon Nokiana w Rosji
Auto Świat

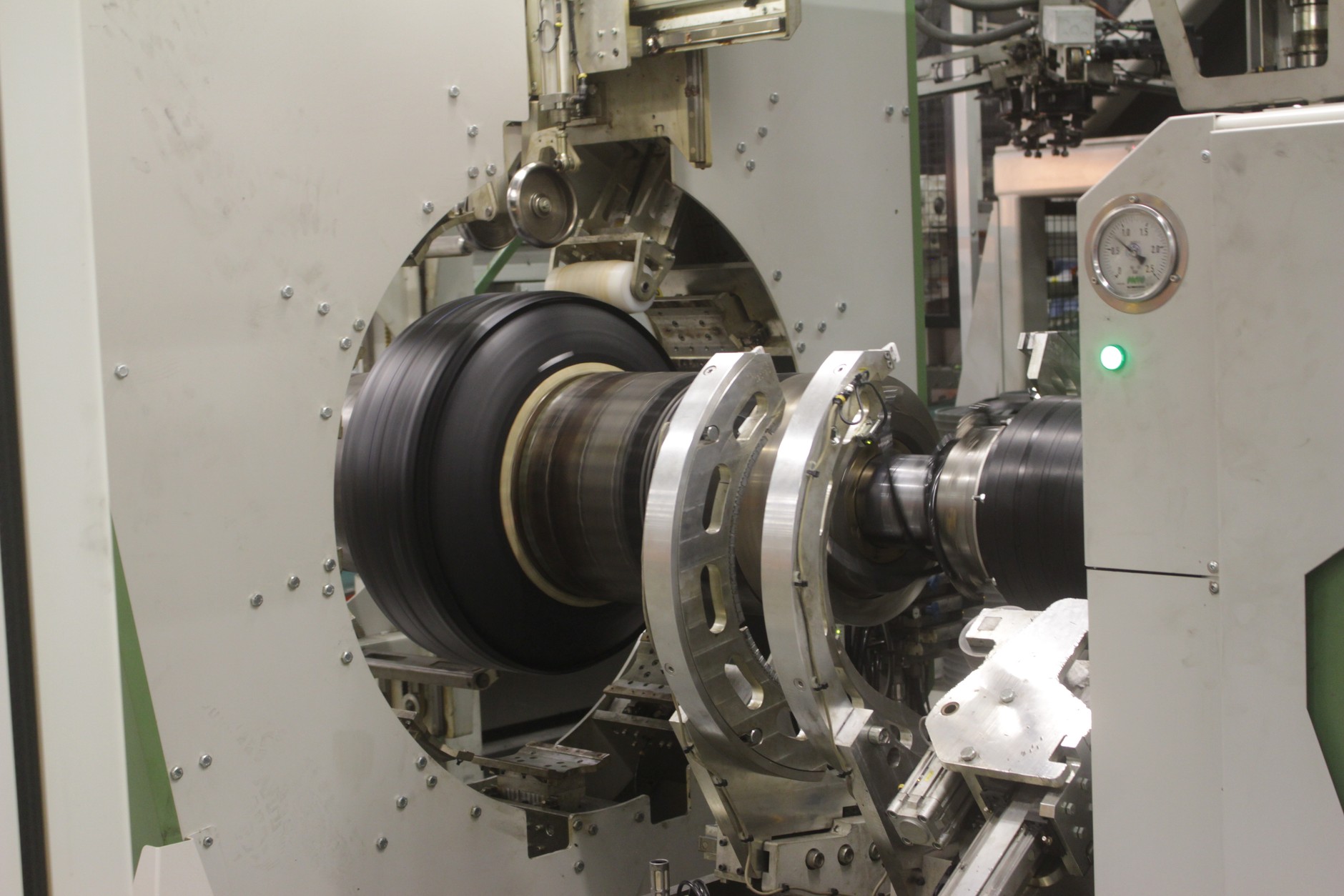

Etap 4. Konfekcja opony. Następnym procesem przeprowadzanym na obrotowym bębnie jest nałożenie warstwy opasania składającego się z kordów stalowych.
Etap 4. Konfekcja opony. Następnym procesem przeprowadzanym na obrotowym bębnie jest nałożenie warstwy opasania składającego się z kordów stalowych.
12/20 Fabryka opon Nokiana w Rosji
Auto Świat
Etap 4. Konfekcja opony. Konfekcja opony kończy się nałożeniem gumy bieżnika. Tak powstaje półfabrykat.
Etap 4. Konfekcja opony. Konfekcja opony kończy się nałożeniem gumy bieżnika. Tak powstaje półfabrykat.
13/20 Fabryka opon Nokiana w Rosji
Auto Świat

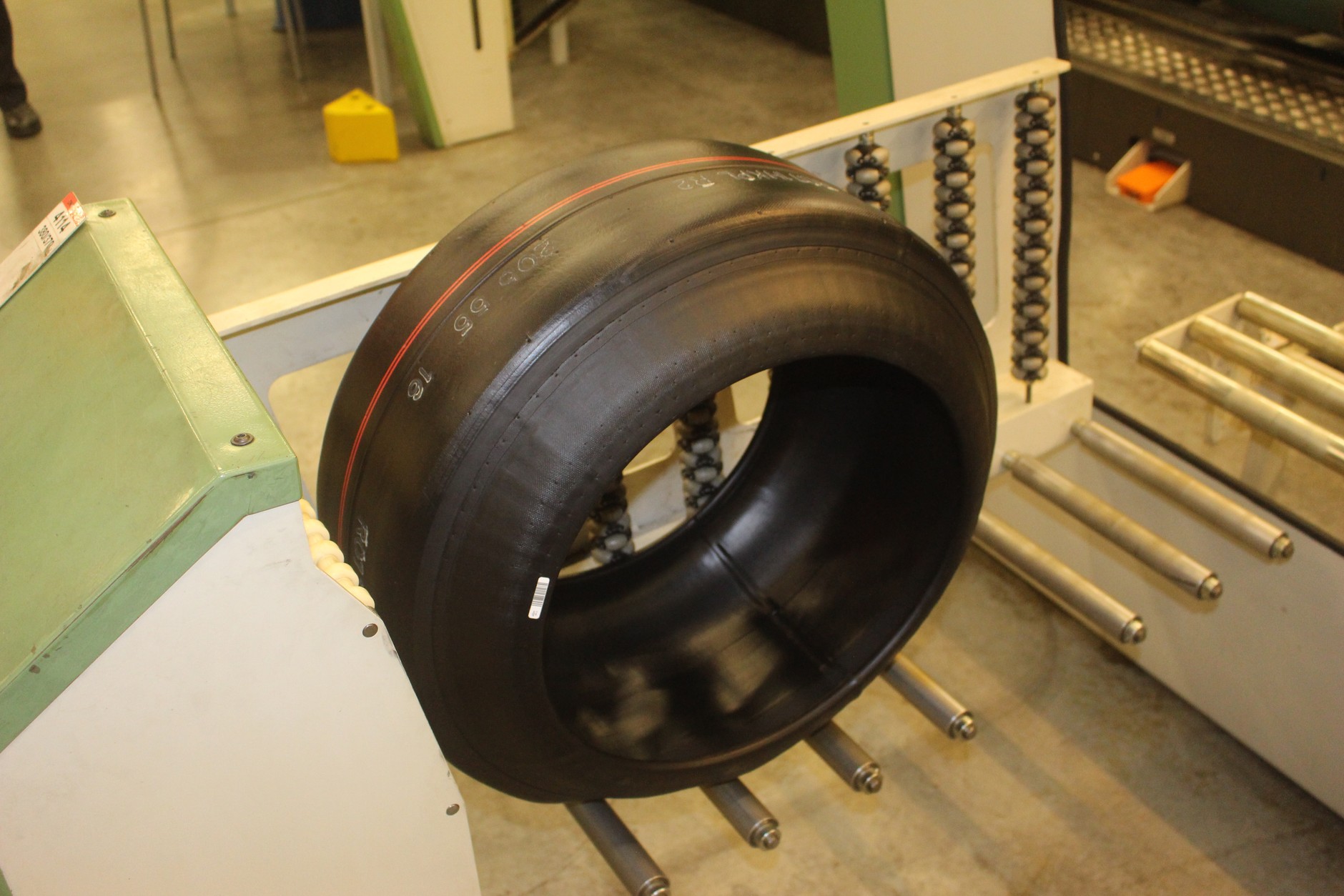

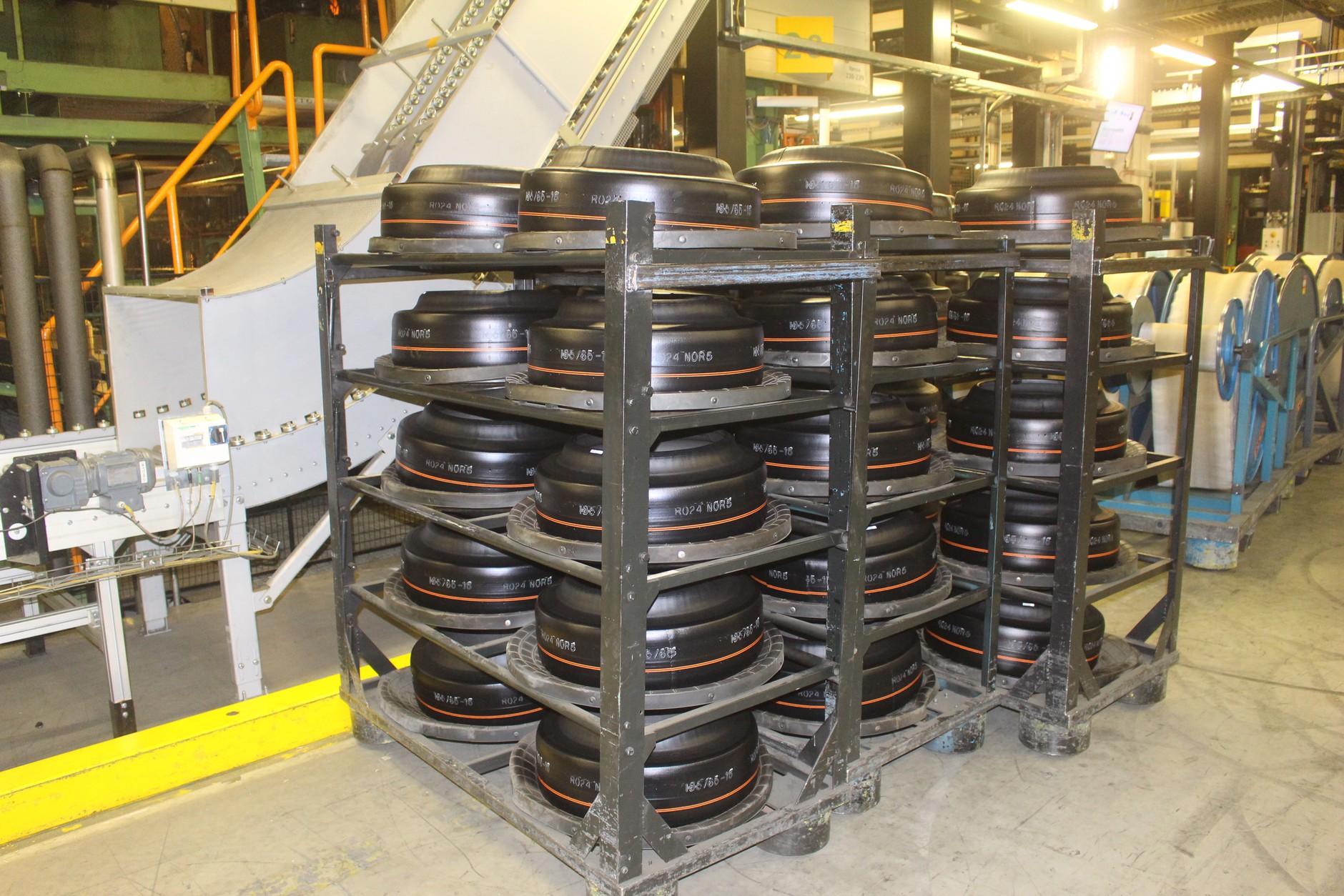

Magazynowanie półfabryktów.
Magazynowanie półfabryktów.
14/20 13_formy_bieznika
Auto Świat

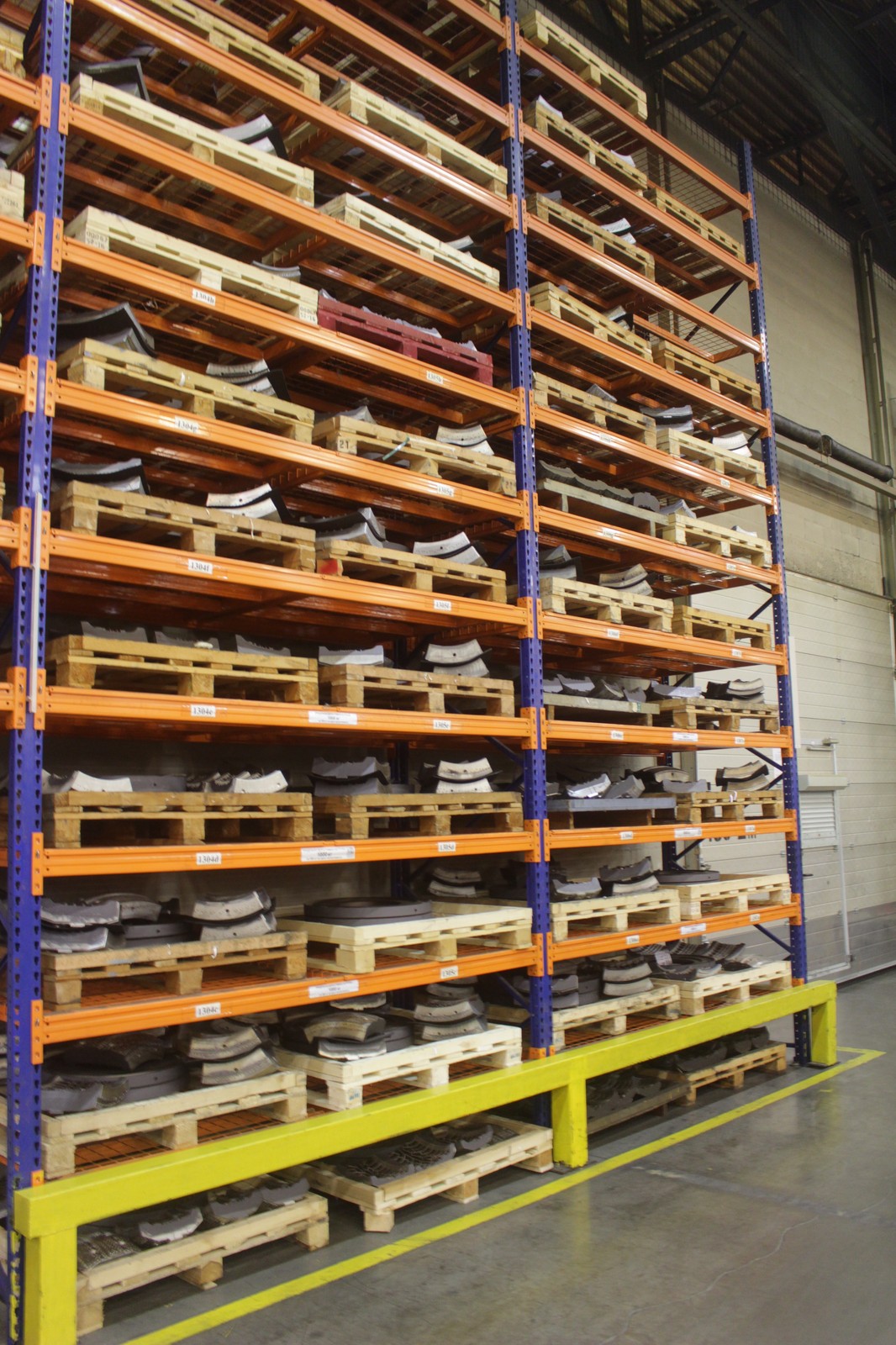

Półki na ktorych umieszczone są formy bieżnika. Formy bieżnika stale kontrolowane są pod względem jakości.
Półki na ktorych umieszczone są formy bieżnika. Formy bieżnika stale kontrolowane są pod względem jakości.
15/20 Fabryka opon Nokiana w Rosji
Auto Świat

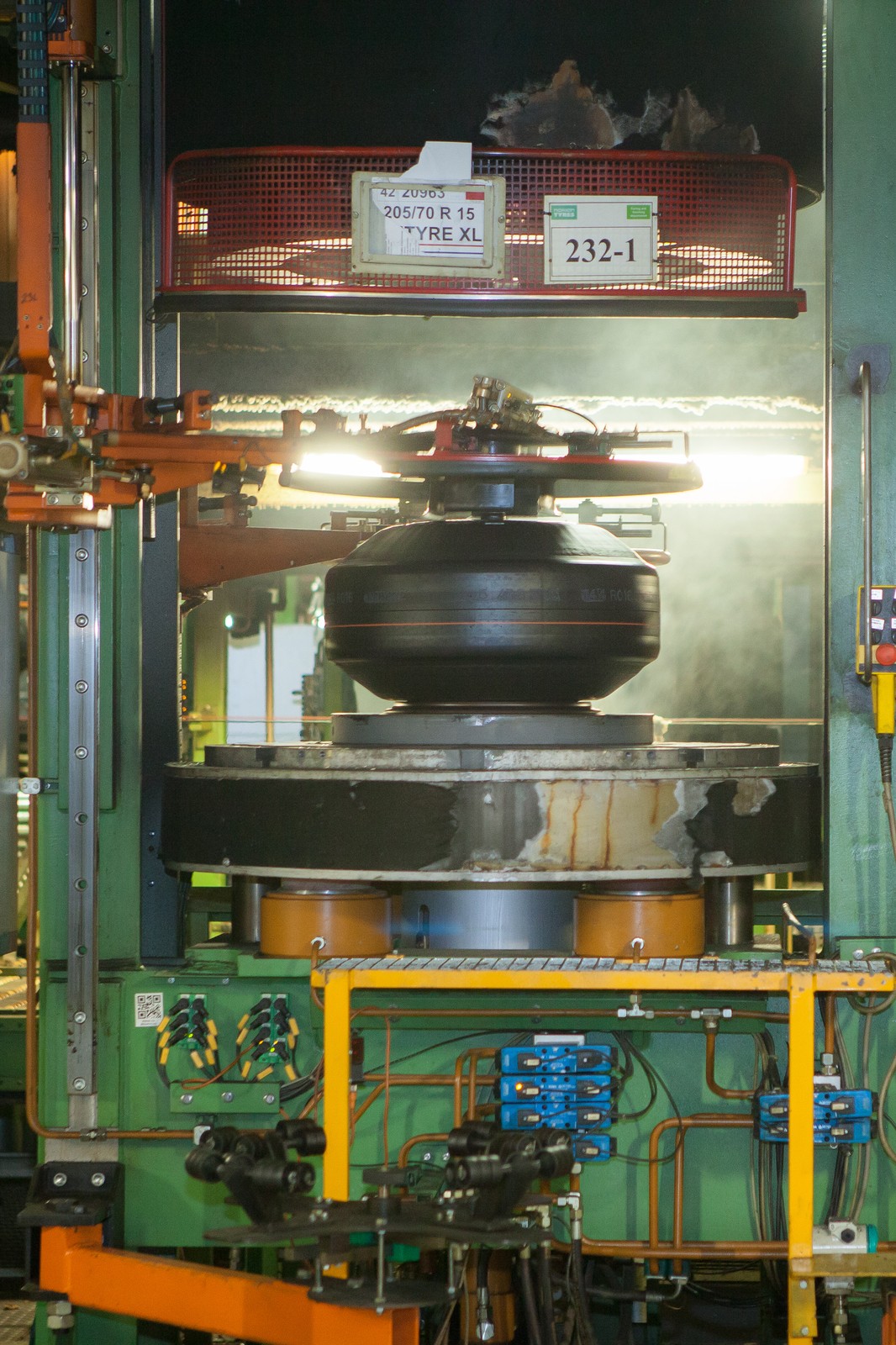

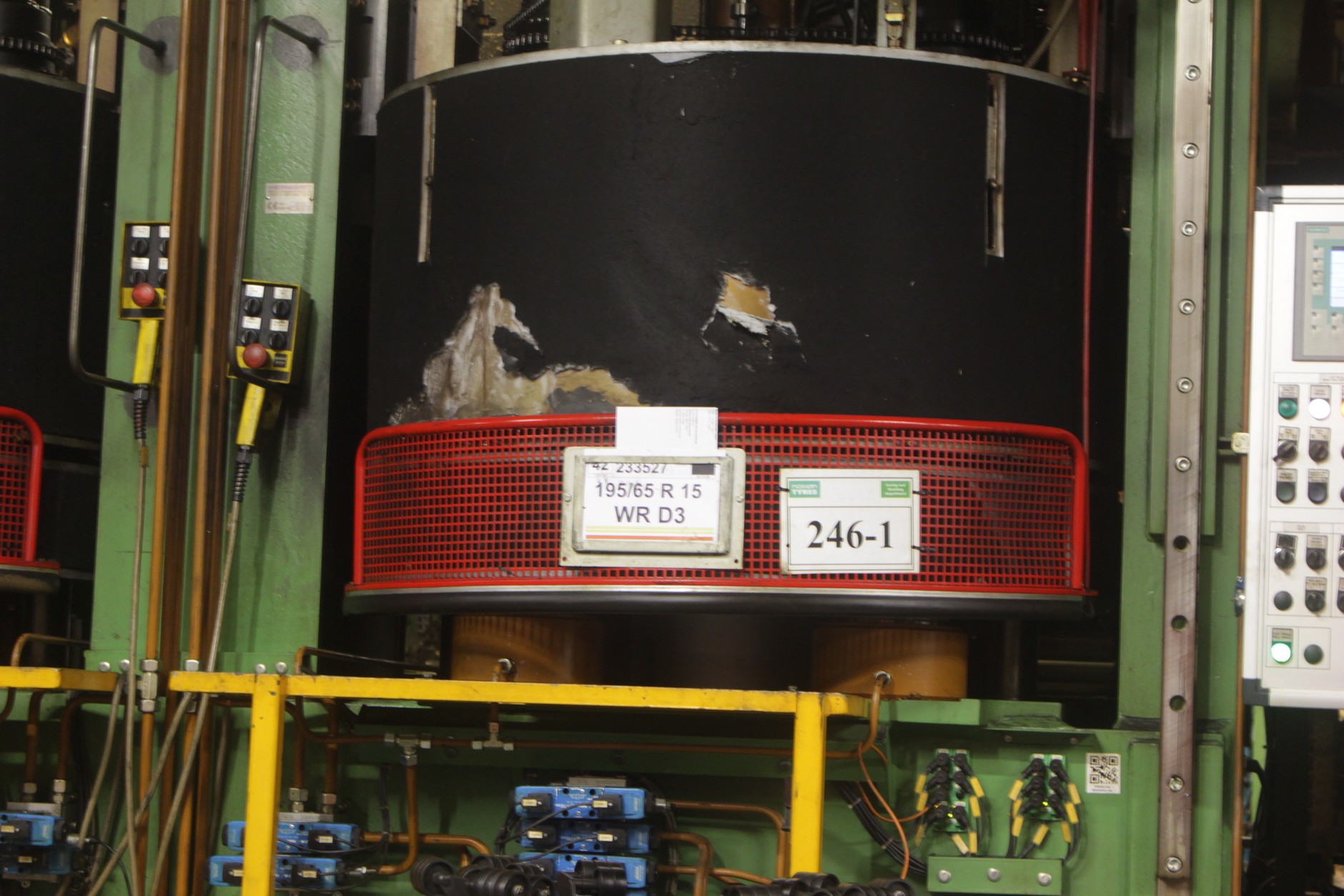

Etap 5. Wulkanizacja. Umieszczenie półfabrykatu w maszynie wulkanizacyjnej.
Etap 5. Wulkanizacja. Umieszczenie półfabrykatu w maszynie wulkanizacyjnej.
16/20 Fabryka opon Nokiana w Rosji
Auto Świat
Etap 5. Wulkanizacja. Pod wpływem gorącej pary wodnej pod ciśnieniem następuje wypchnięcie półfabrykatu w ryciny wyrzeźbione w formie wulkanizacyjnej. Tak zostaje nadany bieżnik opony oraz jej oznaczenia.
Etap 5. Wulkanizacja. Pod wpływem gorącej pary wodnej pod ciśnieniem następuje wypchnięcie półfabrykatu w ryciny wyrzeźbione w formie wulkanizacyjnej. Tak zostaje nadany bieżnik opony oraz jej oznaczenia.
17/20 Fabryka opon Nokiana w Rosji
Auto Świat

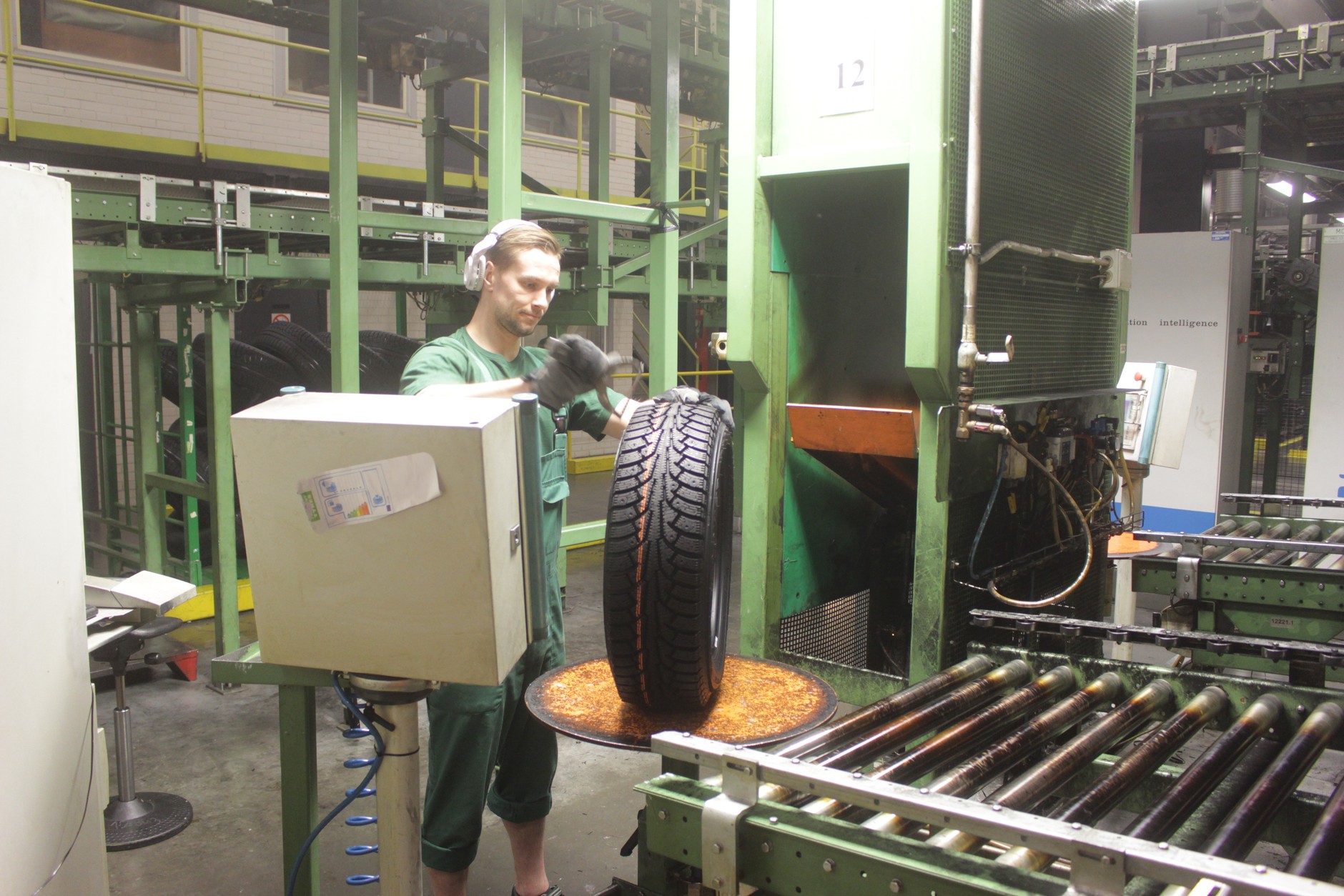

Etap 6. Kontrola jakości. Gotowa opona trafia do pracownika, który sprawdza wzrokowo i dotykowo prawidłowość jej wykonania.
Etap 6. Kontrola jakości. Gotowa opona trafia do pracownika, który sprawdza wzrokowo i dotykowo prawidłowość jej wykonania.
18/20 Fabryka opon Nokiana w Rosji
Auto Świat

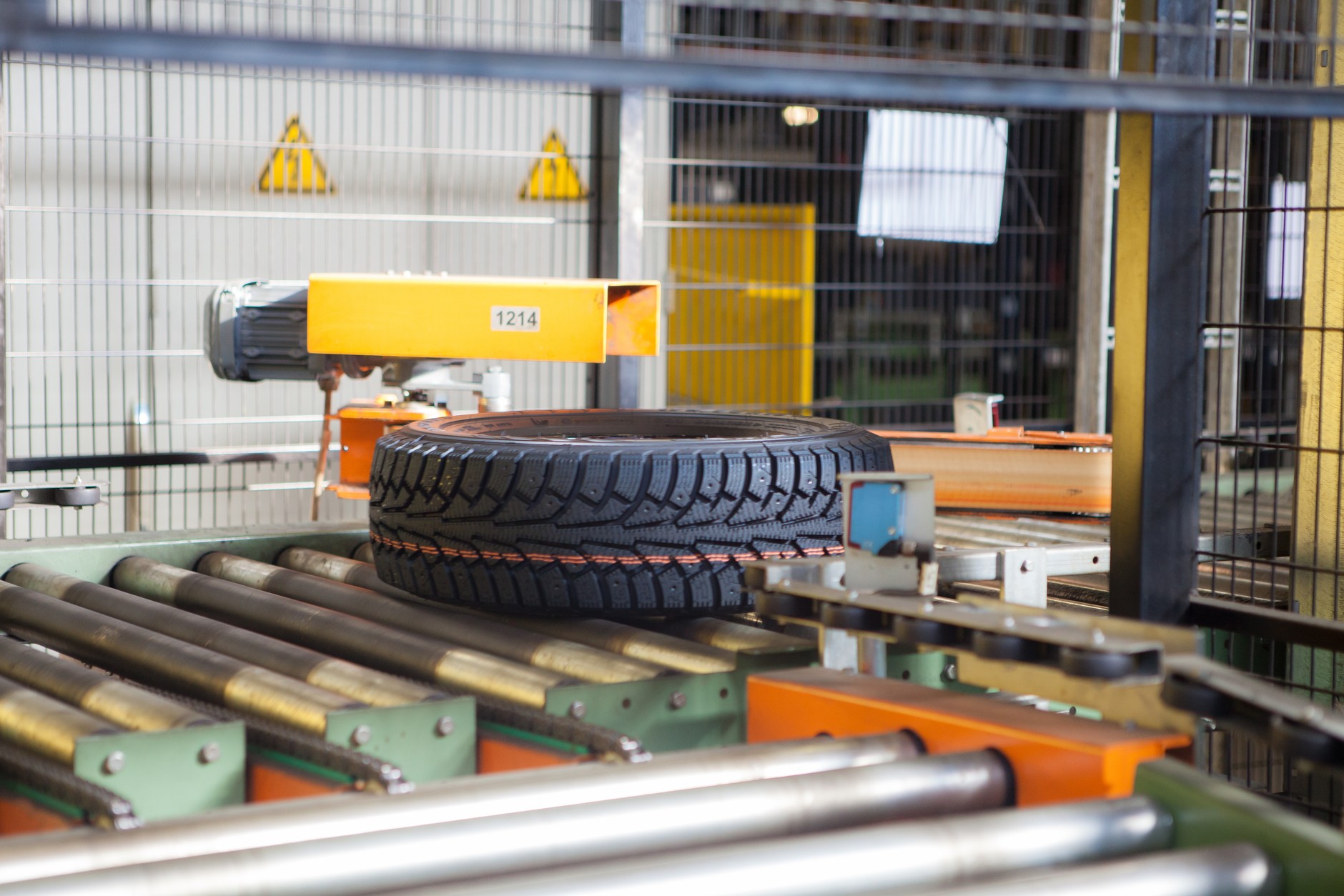

Etap 6. Kontrola jakości. Następnie opona poddawana jest kontroli maszynowej, m.in. prześwietlana promieniami Rentgena.
Etap 6. Kontrola jakości. Następnie opona poddawana jest kontroli maszynowej, m.in. prześwietlana promieniami Rentgena.
19/20 Fabryka opon Nokiana w Rosji
Auto Świat

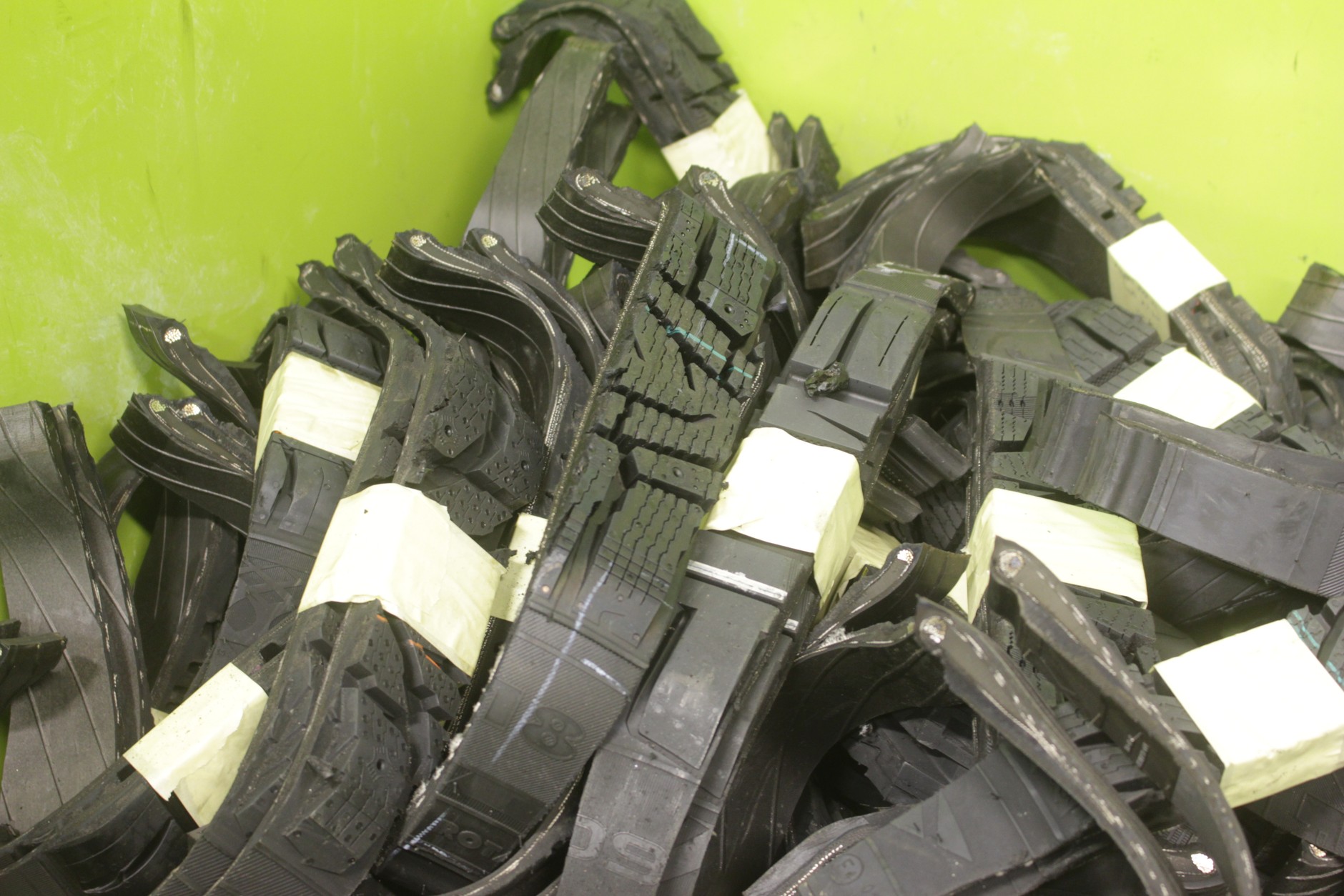

Etap 6. Kontrola jakości. Losowo wybrane opony trafiają do laboratorium, gdzie kontrolowane są po przecięciu.
Etap 6. Kontrola jakości. Losowo wybrane opony trafiają do laboratorium, gdzie kontrolowane są po przecięciu.
20/20 Fabryka opon Nokiana w Rosji
Auto Świat

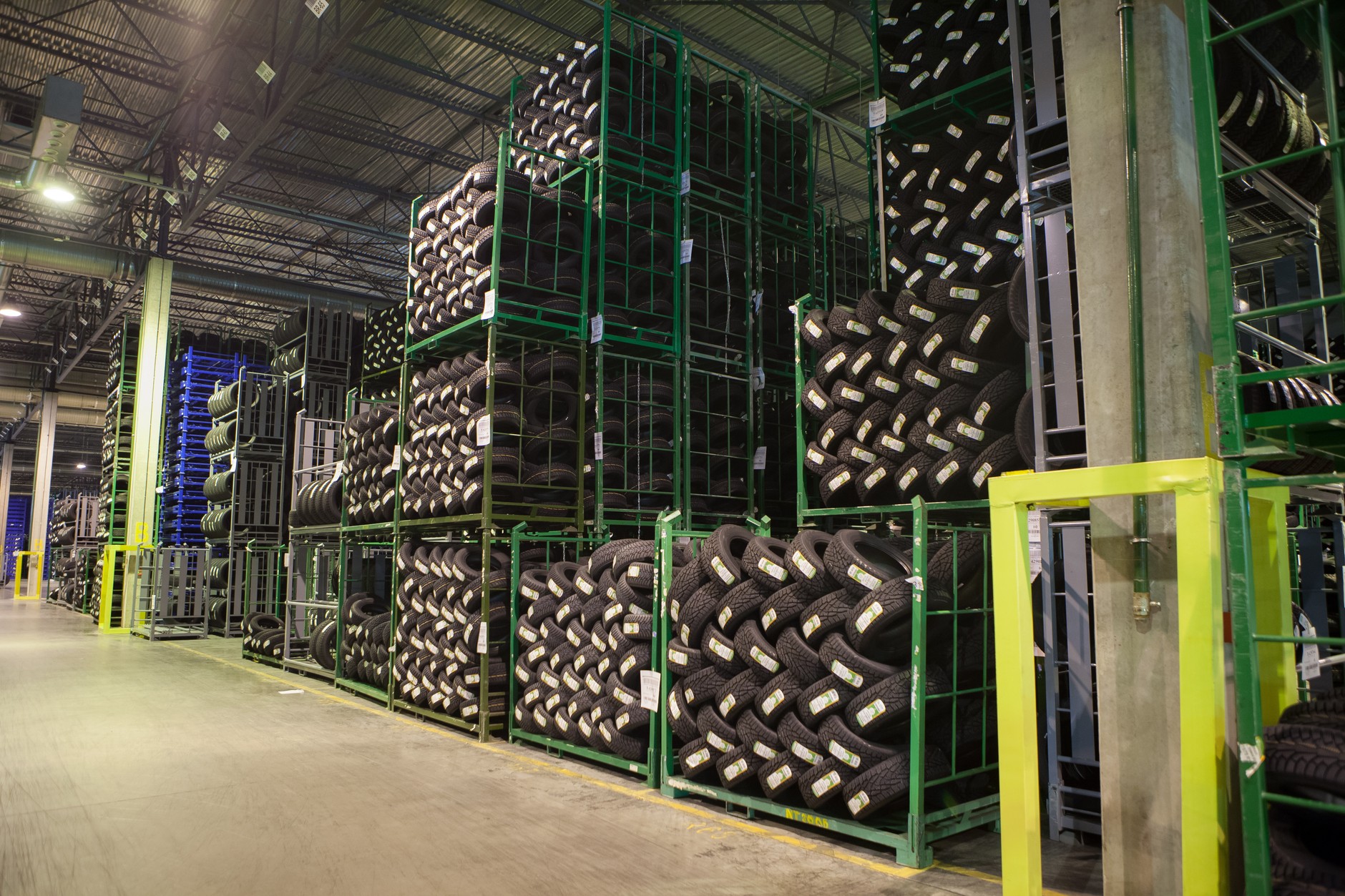

Etap 7. Etykietowanie i magazynowanie. Sprawdzone opony otrzymują kartę identyfikacyjną, a następnie trafiają do magazynu i ostatecznie do centrum dystrybucyjnego.
Etap 7. Etykietowanie i magazynowanie. Sprawdzone opony otrzymują kartę identyfikacyjną, a następnie trafiają do magazynu i ostatecznie do centrum dystrybucyjnego.
