To paradoks, bo w czasach, gdy samochody przypominają komputery na kołach, silniki mają kosmicznie skomplikowane (i oszukane...) układy oczyszczania spalin, ten konkretny element nadal wygląda tak, jak kilkadziesiąt lat temu. No prawie tak samo, gdyż dziś paski rozrządu wzmacnia się np. kevlarem, ale od tego kawałka gumy w wielu przypadkach nadal zależy być albo nie być dla silnika w waszym aucie. Bo gdy w tzw. kolizyjnym silniku guma pęknie, zawory uderzą w tłoki, może też dojść do uszkodzenia wałków, a nawet – do zniszczenia głowicy. Zaś silników bezkolizyjnych (po zerwaniu paska zawory nie uderzają o tłoki) ostatnio się już w zasadzie nie stosuje.
No to w takim razie – zauważy ktoś czujnie – wystarczy kupić auto z łańcuchowym napędem rozrządu i problem z głowy. Cóż, nie do końca. Współczesne, mocno wysilone silniki (benzynowe i diesle) trapi plaga nietrwałych łańcuchów rozrządu. Zużywają się: napinacze, koła zębate, pękają łańcuchy – coś, co teoretycznie miało starczyć na cały żywot auta, niekiedy poddaje się szybciej niż stary, dobry pasek. Niektórzy producenci (np. VW) wycofują się z łańcuchów (przynajmniej w wybranych silnikach) po serii usterek w czasie trwania albo tuż po zakończeniu gwarancji, które określane są mianem tzw. odosobnionych przypadków.
Swoje na pewno robią zbyt długie interwały wymiany oleju i błędy na etapie projektowania. Niektórzy konstruktorzy mają fantazję i aby nieco „ułatwić” obsługę serwisową, umieszczają łańcuch w niedostępnym miejscu (np. z tyłu silnika).
Czytaj nas częściej w Google
Żebyśmy się jednak dobrze zrozumieli: nie każdy wysilony silnik z łańcuchem to „mina”, tak samo jak nie każdy pasek wytrzymuje choćby połowę przebiegu deklarowanego przez producenta. Często obowiązuje zasada „jak się dba, tak się ma” – zestawienie interwałów wymiany paska dla kilku popularnych silników prezentujemy w tabelce poniżej. Są to zarówno okresy zalecane przez stacje autoryzowane, jak i te sugerowane przez niezależnych fachowców. Porównajcie.
| Marka/model/silnik | Interwał ASO | Int. zalecany | Orient. cena* |
| Alfa Romeo 147 i 156 1.6 Twin Spark | 120 000 km | 80 000 km | 750 zł** |
| Audi A3 (8P) 1.9 TDI | 120 000 km | 120 000 km | 850 zł |
| Citroën C4 1 1.6 HDi | 240 000 km | 180 000 km | 800 zł |
| Fiat Stilo 1.9 JTD | 120 000km | 90 000 km | 800 zł |
| Ford Mondeo Mk IV 2.0 TDCi | 200 000km | 160-180 000 km | 1000 zł |
| Opel Corsa C 1.4 16V | 90 000 km | 60 000 km | 750 zł |
| Renault Mégane III 1.6 16V | 120 000 km | 120 000 km | 1000 zł*** |
| Skoda Octavia I 1.9 TDI (do 05/02) | 90 000 km | 60 000 km | 750 zł |
| Toyota Avensis II 2.0 D-4D | 105 000 km | 105 000 km | 900 zł |
| VW Passat B6 2.0 TDI (PD) | 150 000 km | 120 000 km | 950 zł |
*dot. samego napędu rozrządu, bez ingerencji np. w pasek osprzętu; **bez wariatora; ***z kołem zmiennych faz
Głównym wrogiem paska jest czas. Guma starzeje się dość szybko, więc zalecany interwał wymiany z reguły wynosi od 4 do 6 lat lub 90-160 tys. km, choć zdarzają się i długie okresy (10 lat/200-240 000 km w 1.6 HDi Forda i PSA). Szybsze zużycie paska powodują też m.in. styl jazdy (tzw. zero-jedynkowy) i warunki eksploatacji (częste poruszanie się w korkach i/lub na krótkich odcinkach), co zresztą część producentów uwzględnia w instrukcjach obsługi – jeśli auto jeździ w tzw. trudnych warunkach, interwał jest krótszy. Często pasek napędza też osprzęt silnika, zatem jego żywot może zakończyć np. niesprawna Pompa wody. Guma nie toleruje kontaktu z płynami eksploatacyjnymi, więc nawet świeży pasek po kontakcie np. z olejem silnikowym należałoby od razu zastąpić nowym.
Koszty wymiany paska są z reguły niższe niż w przypadku łańcuchowego napędu. W niezależnym serwisie właściciel pojazdu z prostą konstrukcyjnie jednostką R4 z reguły płaci od ok. 350 do 1500 zł. Różnice wynikają m.in. z dostępności części, konieczności stosowania blokad (bywają drogie, ale... niekiedy można je wypożyczyć), a także trudności (ciasnota pod maską).
Niektórzy oszczędni mechanicy amatorzy próbują obniżyć koszty i pasek wymieniają sami. To niezły pomysł, ale tylko wtedy, gdy naprawdę wiecie, co robicie, i dysponujecie odpowiednimi narzędziami. Wybór zestawu części na wymianę to kwestia budżetu, ale najtańsze zamienniki z reguły do niczego się nie nadają, a w przypadku napędu rozrządu naprawdę nie warto oszczędzać. Bo czymże jest zysk rzędu kilkuset złotych w obliczu remontu kapitalnego silnika?
Pamiętajcie o tym, że w przypadku wielu aut producenci dostarczający części na tzw. pierwszy montaż (OEM) zaopatrują również rynek wtórny. Choć nie jest to regułą, to najlepiej wybrać właśnie produkt tej samej marki, która dostarczyła pasek OEM. Jeśli nie wiecie, kto jest producentem napędu rozrządu w waszym aucie lub macie problem z doborem części, poproście o pomoc mechanika. Ważne: zestaw paska najlepiej kupować z numerem VIN w ręku, bo często zdarza się, że w trakcie produkcji poszczególne elementy są modyfikowane. Coś, co pasuje do modelu z jednego rocznika, wcale nie musi być odpowiednie dla auta z takim samym silnikiem, ale wyprodukowanego później. Niektórzy decydują się np. nie wymieniać pompy wody lub zostawić stary napinacz paska. Zły pomysł!
Pamiętajcie też o tym, by przed montażem paska sprawdzić jego oznaczenia oraz datę produkcji. Można przyjąć, że pasek, który leżał w magazynie dłużej niż 5 lat, nie będzie już w pełni bezpieczny. Niektórzy producenci, w tym np. Continental, podają na opakowaniu zestawu rozrządu datę najpóźniejszego montażu (rodzaj terminu przydatności) – dzięki temu bez wyciągania paska widać, czy część jeszcze się nadaje.
A po czym poznać, czy pasek się zerwał, czy tylko przeskoczył? W pierwszym przypadku auto nie odpali, a rozrusznik będzie się kręcił z dużą prędkością (brak kompresji). W drugim – silnik może wystartować, ale będzie chodził bardzo nierówno. Ważne: odpalanie silnika na tzw. pych zwię
Igor Kohutnicki / Auto Świat
Wymiana paska rozrządu w Audi A4 1.8T (B6) krok po kroku

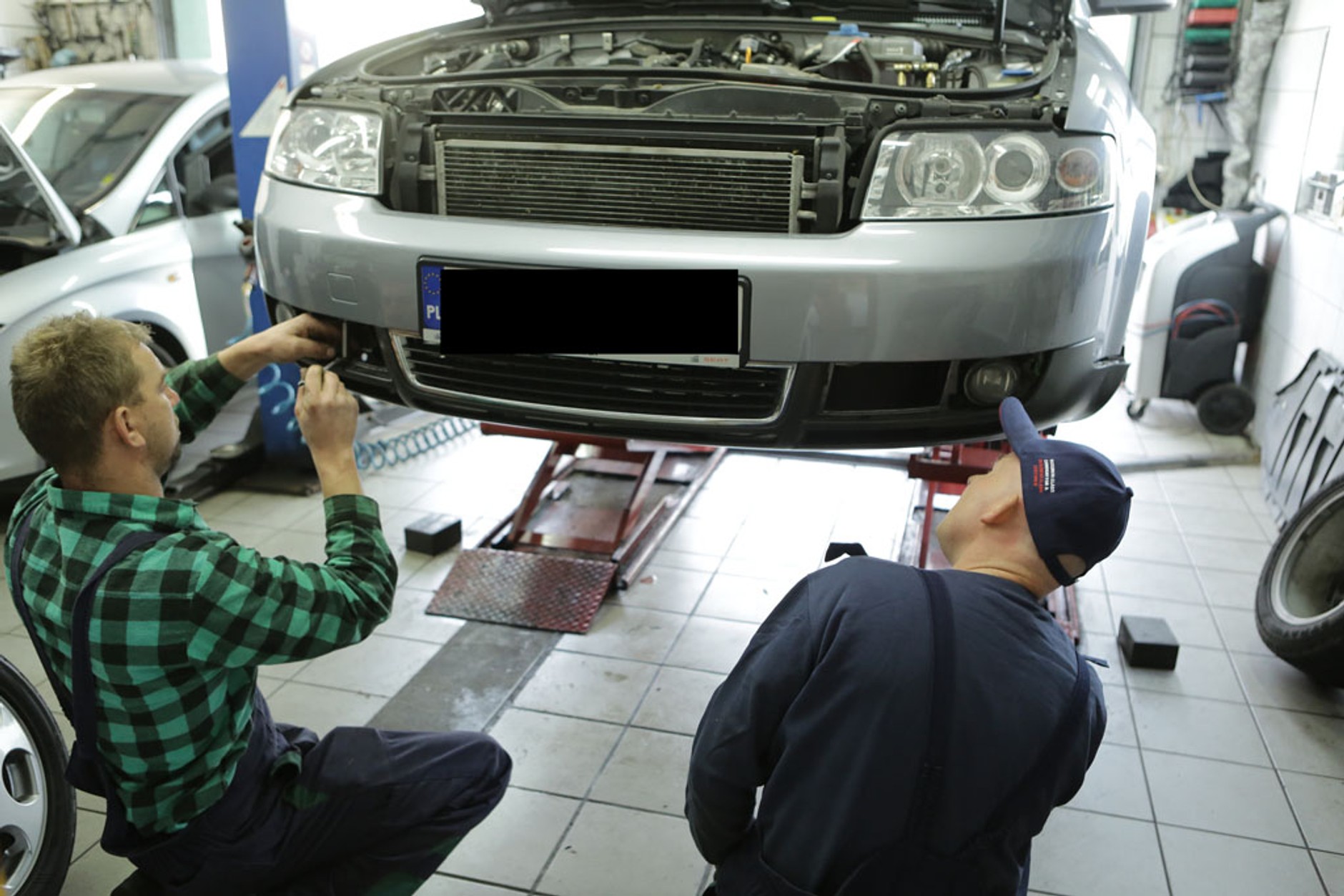

Zaczynamy od demontażu dolnej osłony silnika i przedniego zderzaka. Bez tego akurat w A4 1.8T się, niestety, nie obejdzie.
Archiwum / Auto Świat
Wymiana paska rozrządu w Audi A4 1.8T (B6) krok po kroku

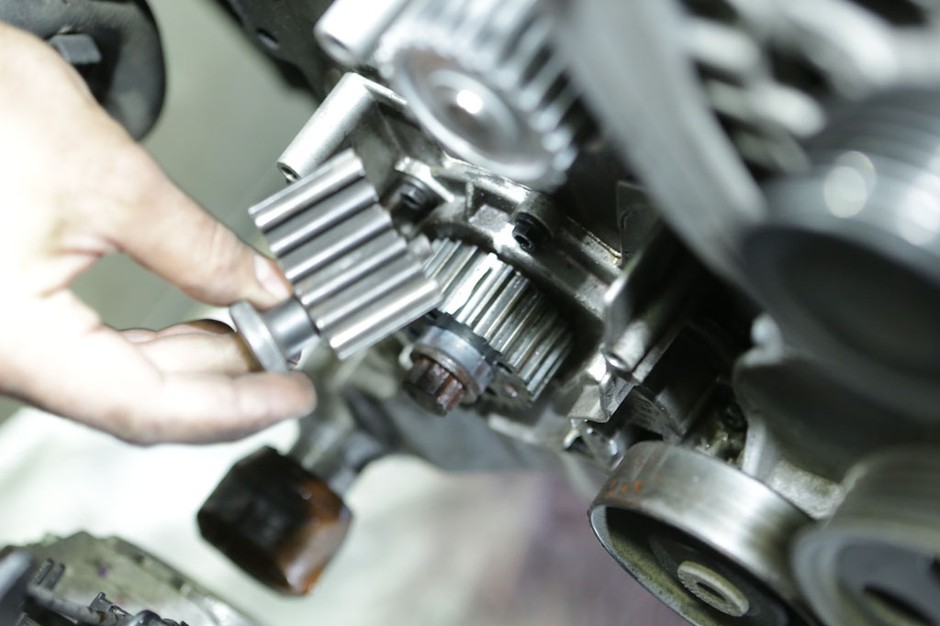

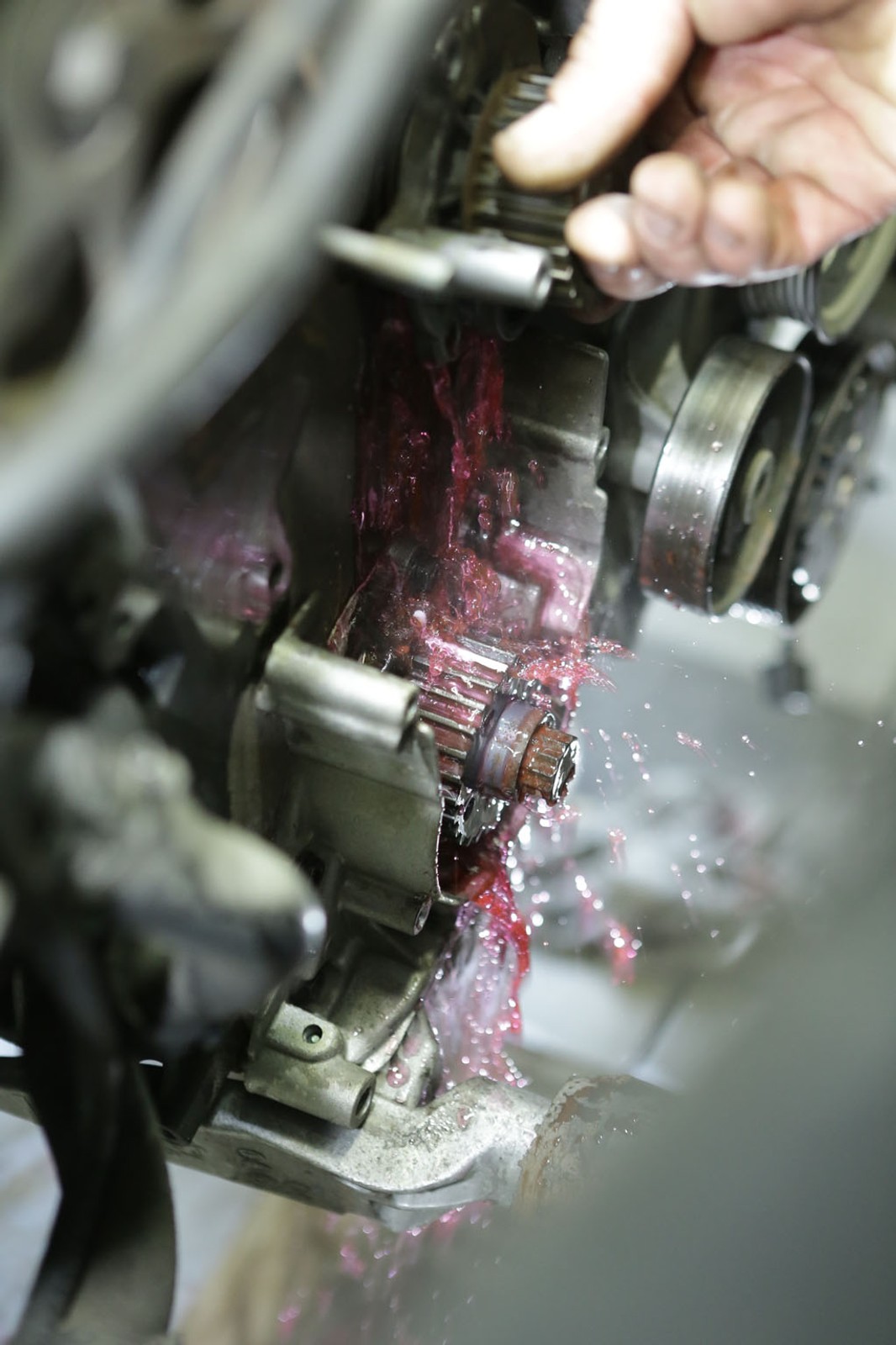

Spod wykręconej pompy wycieknie nieco płynu. Pod samochodem warto ustawić odpowiedni zbiornik.
Igor Kohutnicki / Auto Świat
Wymiana paska rozrządu w Audi A4 1.8T (B6) krok po kroku

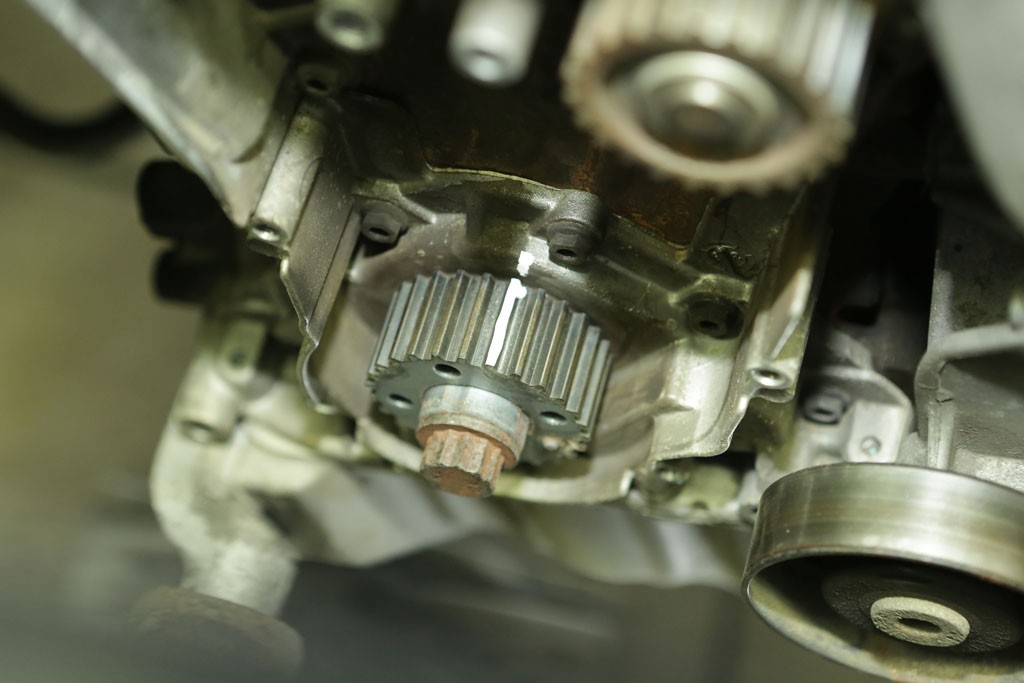

Dla pewności znak robimy też na kole zębatym wału korbowego – położenie względem bloku silnika.
Igor Kohutnicki / Auto Świat
Wymiana paska rozrządu w Audi A4 1.8T (B6) krok po kroku
Na koniec wykonujemy dwa obroty wałem korbowym i kontrolujemy, czy pasek jest poprawnie napięty.
Igor Kohutnicki / Auto Świat
Wymiana paska rozrządu w Audi A4 1.8T (B6) krok po kroku
W wielu silnikach potrzeba blokad. Gdy ich nie ma (ani znaczników), ustalamy górne martwe położenie tłoka.
Igor Kohutnicki / Auto Świat
Wymiana paska rozrządu w Audi A4 1.8T (B6) krok po kroku
Plomba na napinaczu: dzięki niej będzie wiadomo, czy po nas nikt nie grzebał przy napędzie rozrządu.
Igor Kohutnicki / Auto Świat
Wymiana paska rozrządu w Audi A4 1.8T (B6) krok po kroku

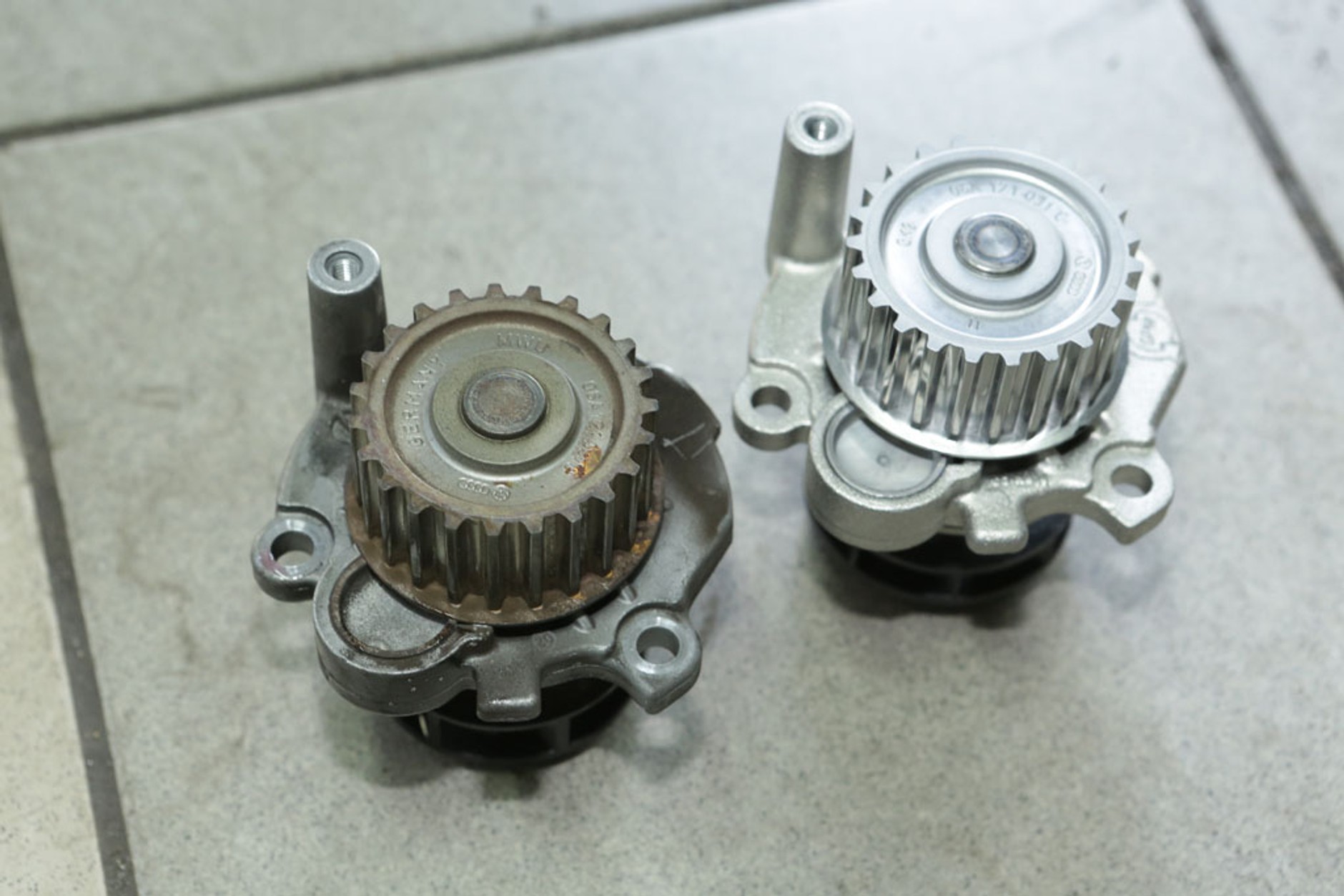

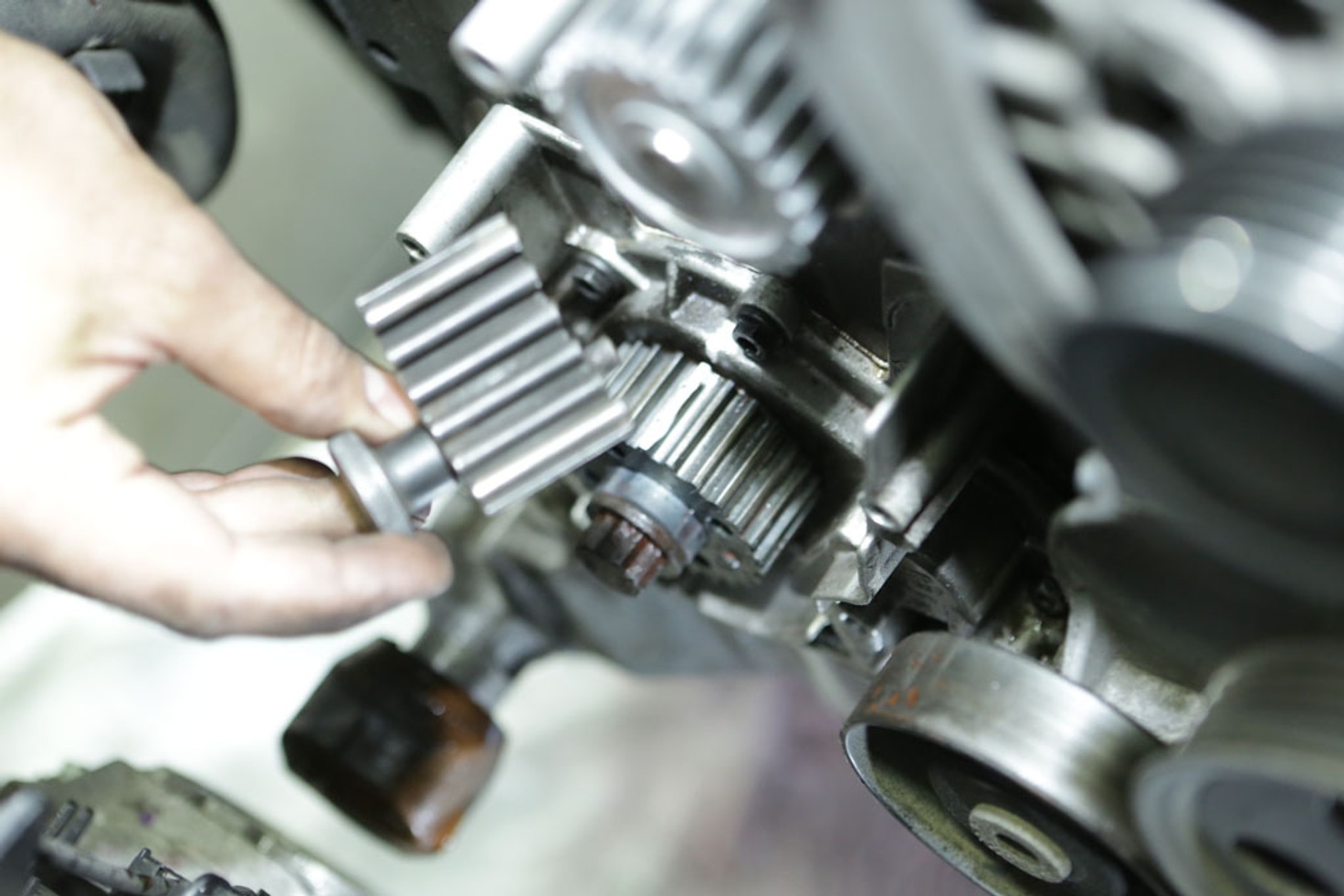

Często pasek napędza pompę wody. Z reguły wymienia się ją razem z paskiem, a czasem – co drugi raz.
Igor Kohutnicki / Auto Świat
Wszystko co trzeba wiedzieć o wymianie napędu rozrządu

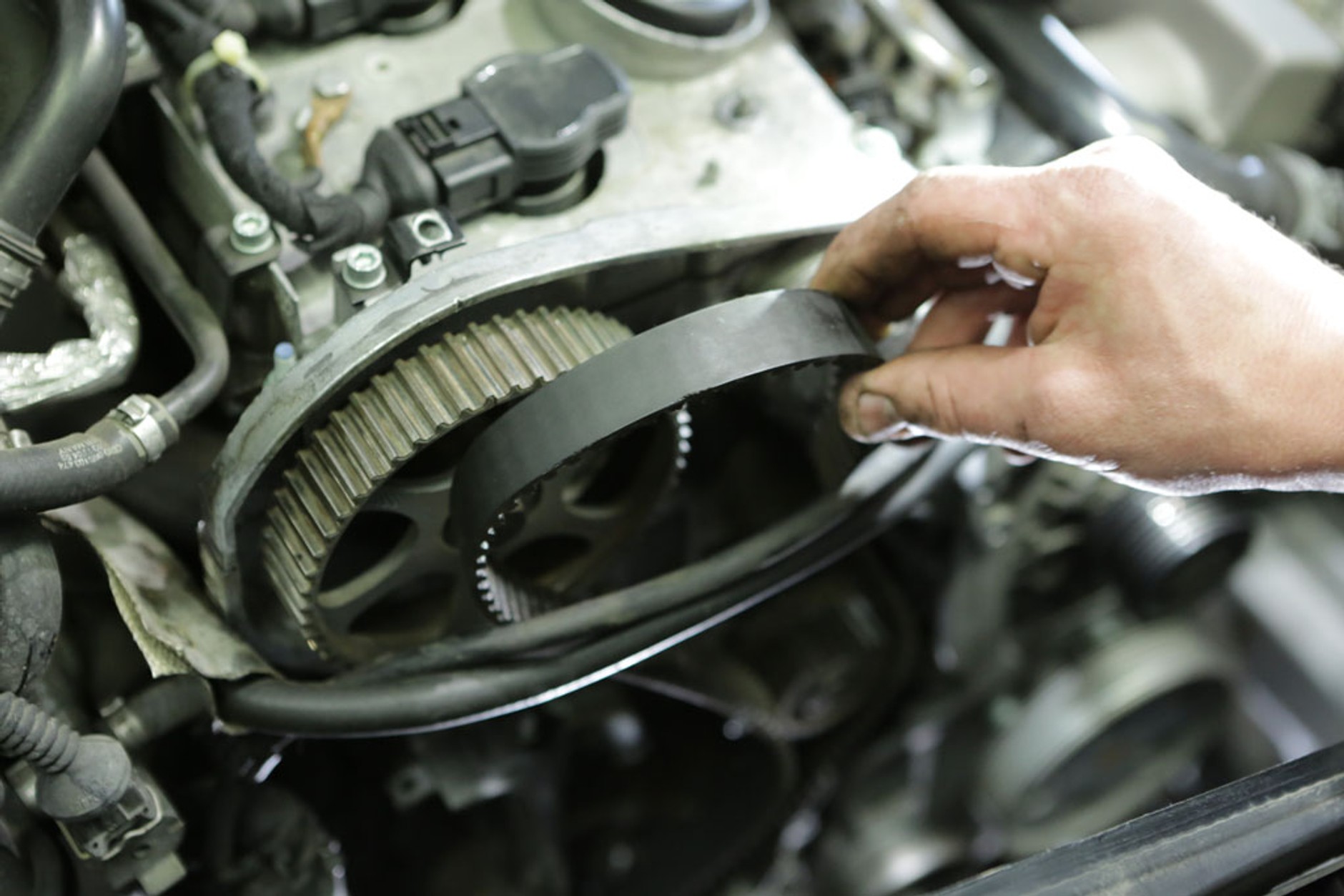

Pasek rozrządu – choć niepozorny – to kluczowy element silnika. W związku z tym radzimy nie przekraczać zalecanych interwałów wymiany i stosować wyłącznie markowe części. Najlepiej dobierać je z numerem VIN w ręku.
Igor Kohutnicki / Auto Świat
Wymiana paska rozrządu w Audi A4 1.8T (B6) krok po kroku
Tłumik drgań skrętnych: niekiedy szybko się zużywa – przy wymianie paska warto go skontrolować.
Igor Kohutnicki / Auto Świat
Wymiana paska rozrządu w Audi A4 1.8T (B6) krok po kroku

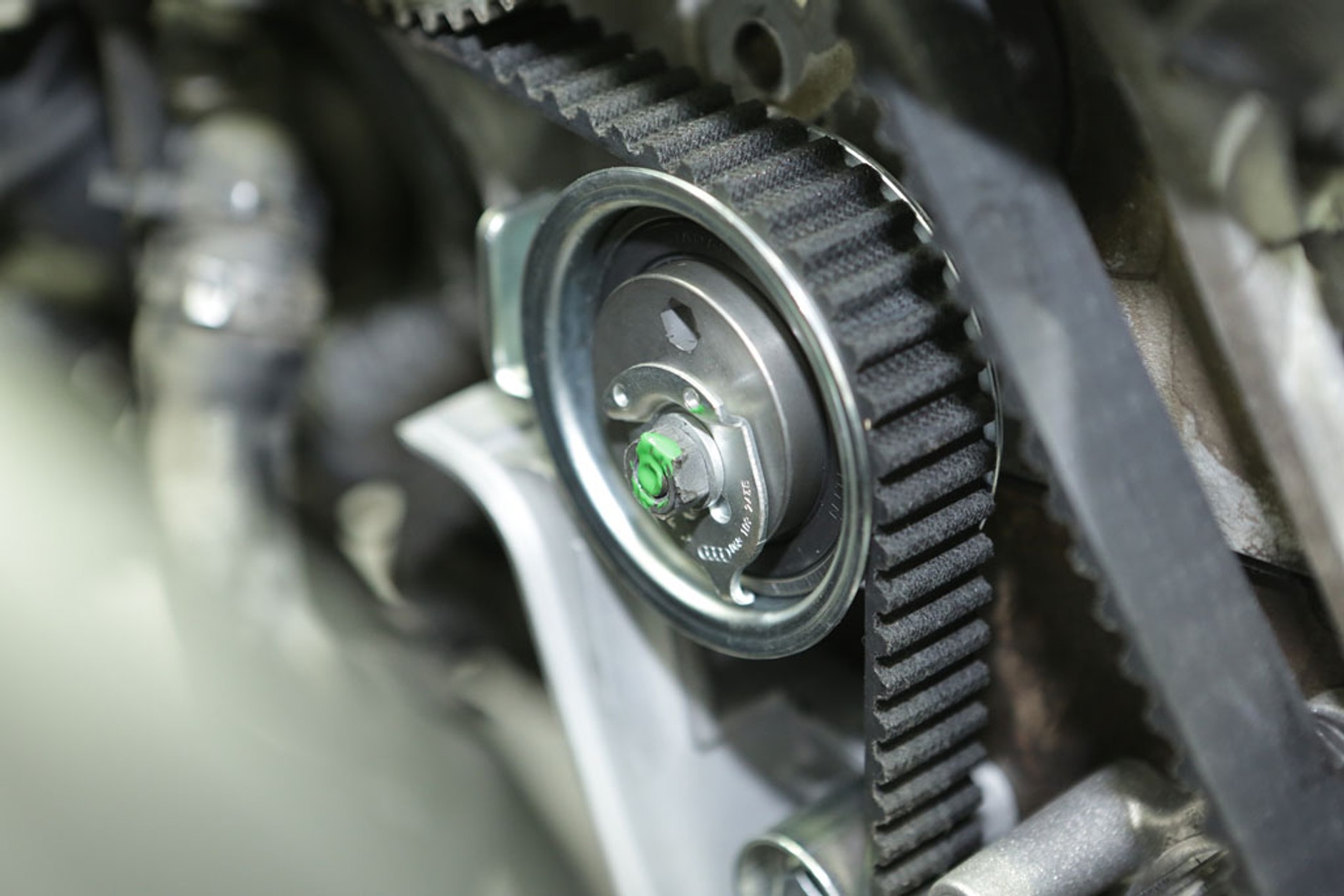

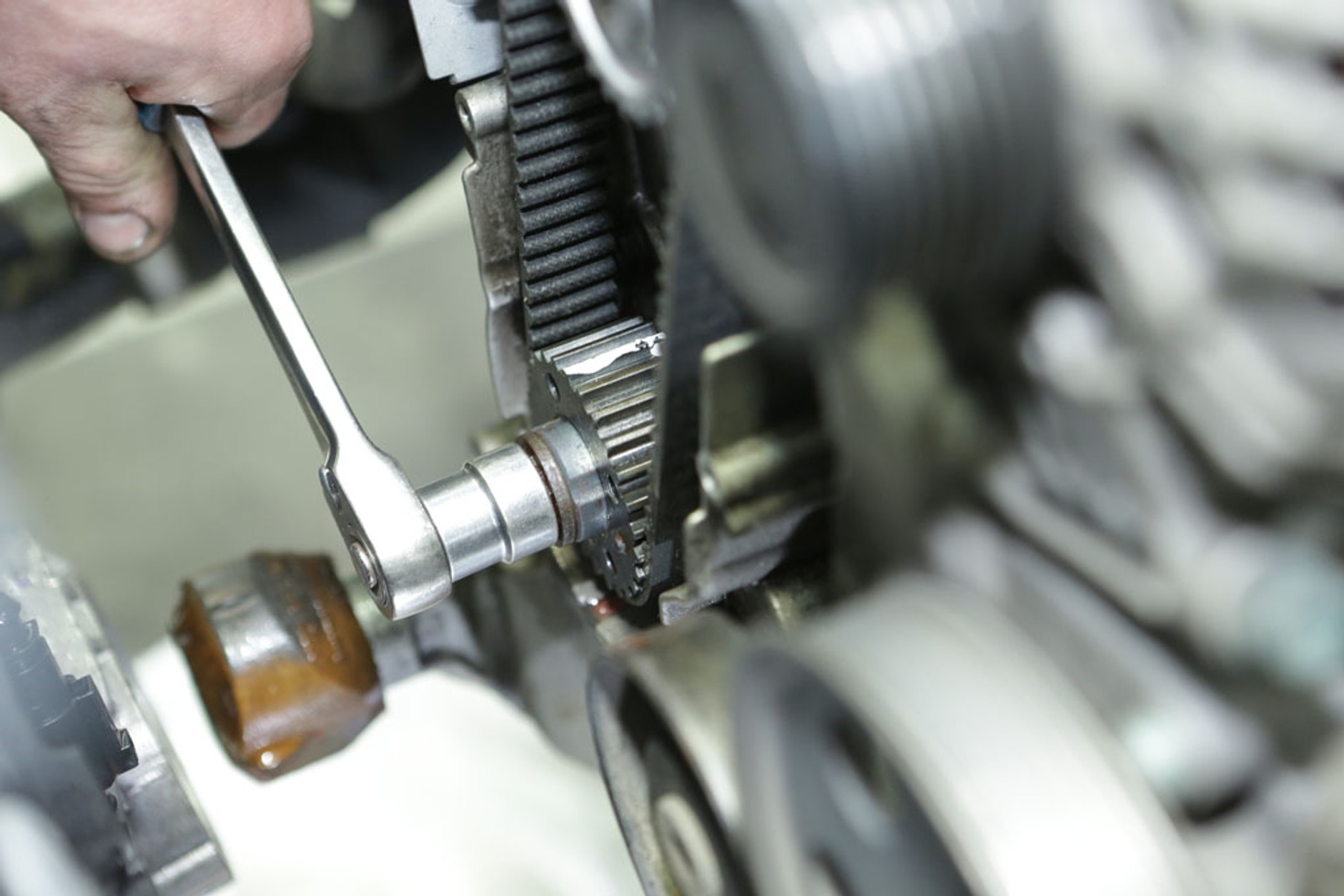

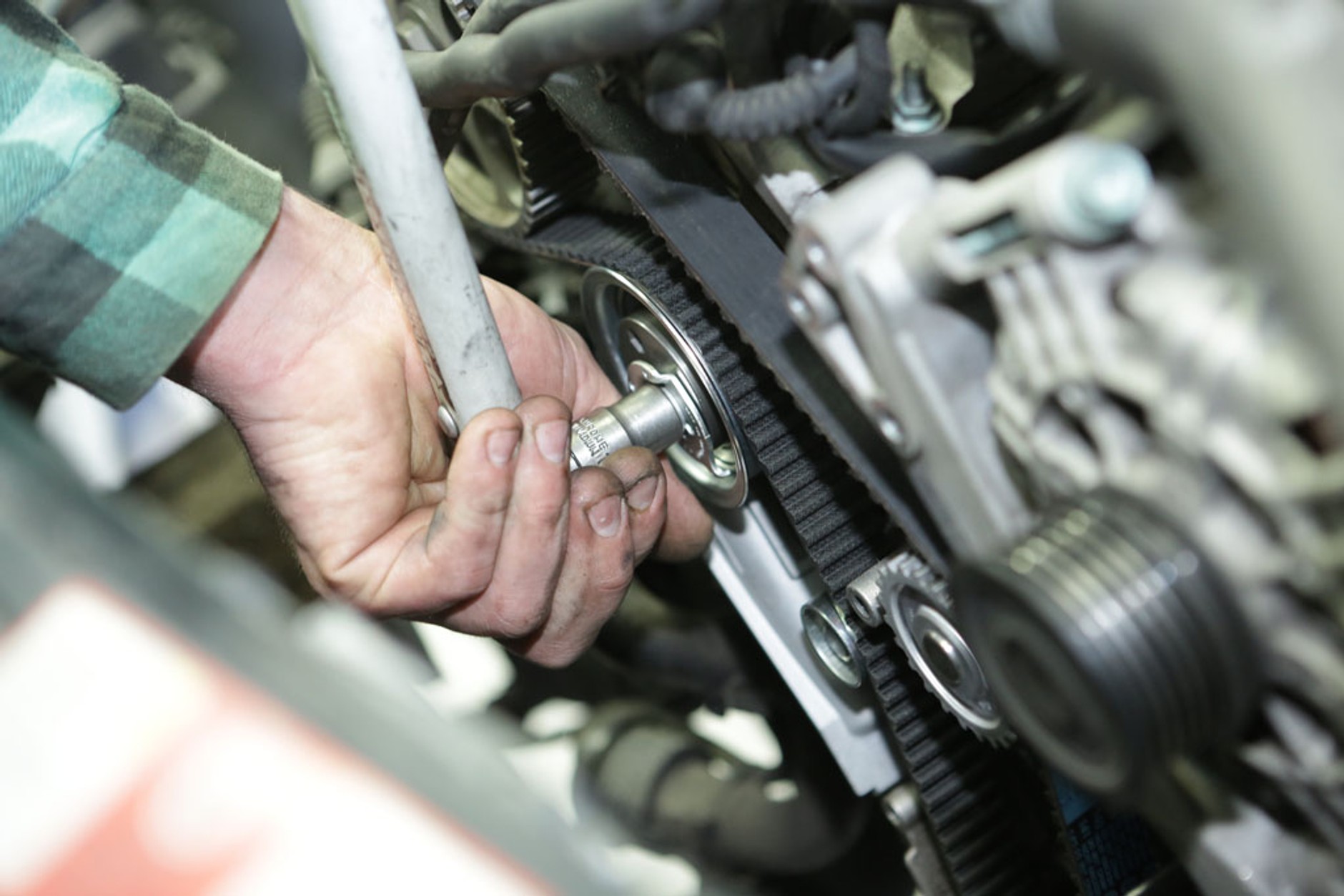

Automatyczny napinacz to ułatwienie: najpierw go ustawiamy, potem dokręcamy odpowiednim momentem.
Igor Kohutnicki / Auto Świat
Wymiana paska rozrządu w Audi A4 1.8T (B6) krok po kroku

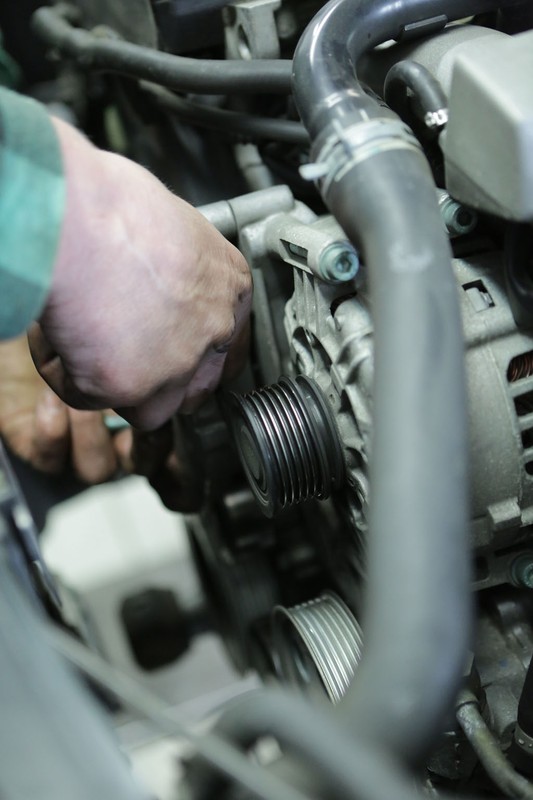

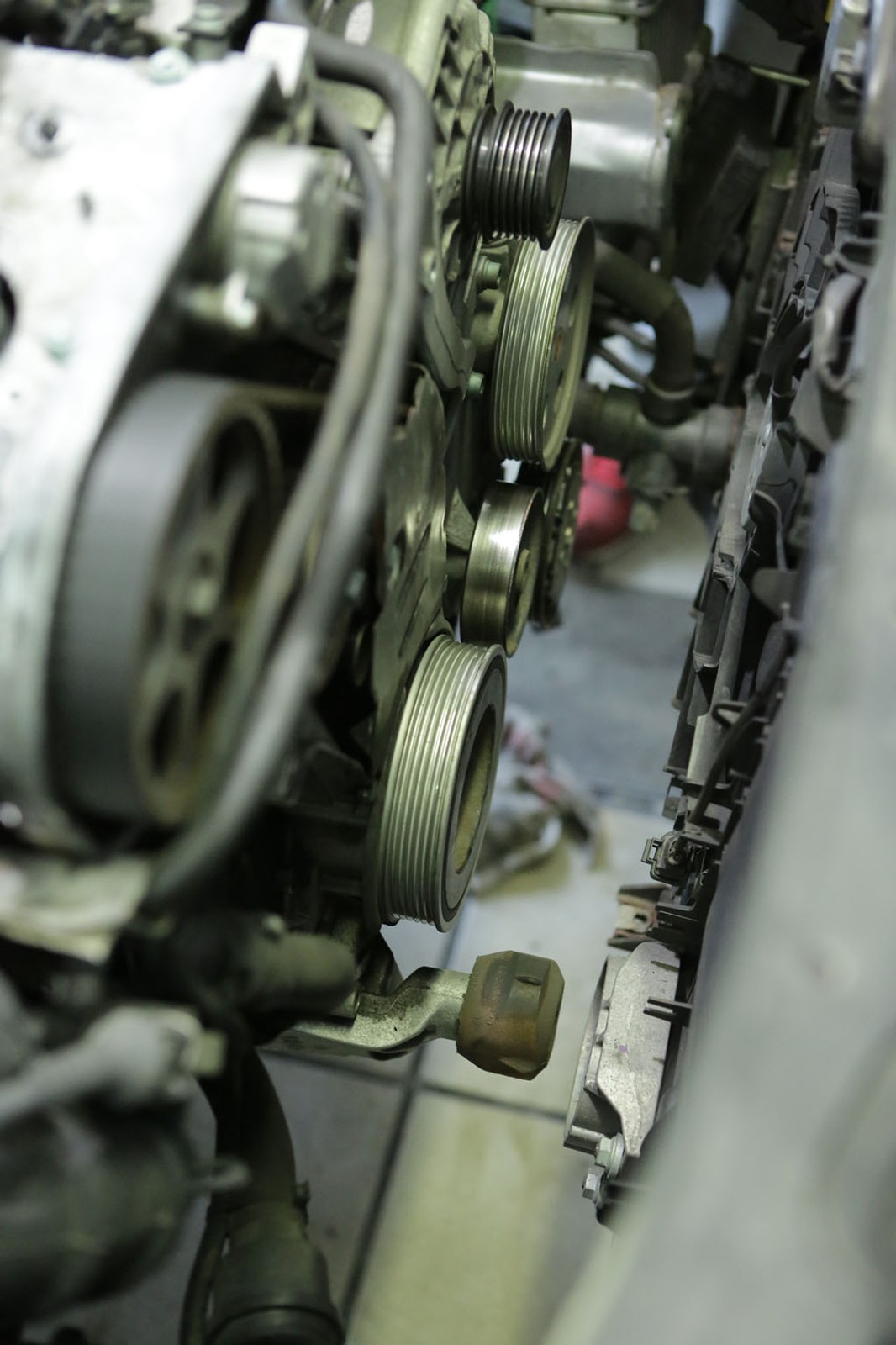

Następnie zdejmujemy pasek osprzętu i sprawdzamy, czy poprawnie działa sprzęgiełko alternatora.
Igor Kohutnicki / Auto Świat
Wymiana paska rozrządu w Audi A4 1.8T (B6) krok po kroku

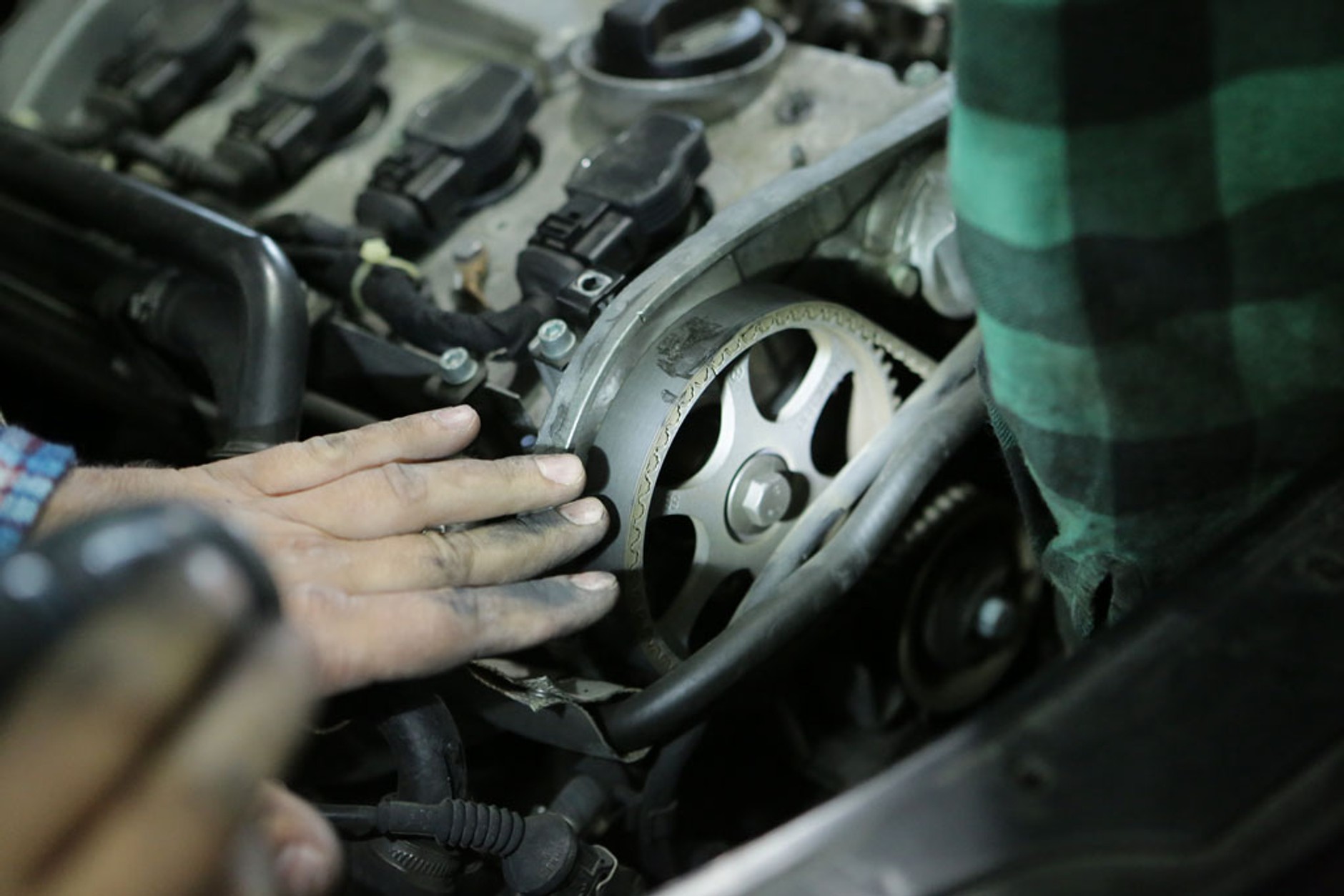

Na kole pasowym wałka i na metalowej części obudowy napędu rozrządu są znaczniki – muszą się pokryć!
Igor Kohutnicki / Auto Świat
Wymiana paska rozrządu w Audi A4 1.8T (B6) krok po kroku

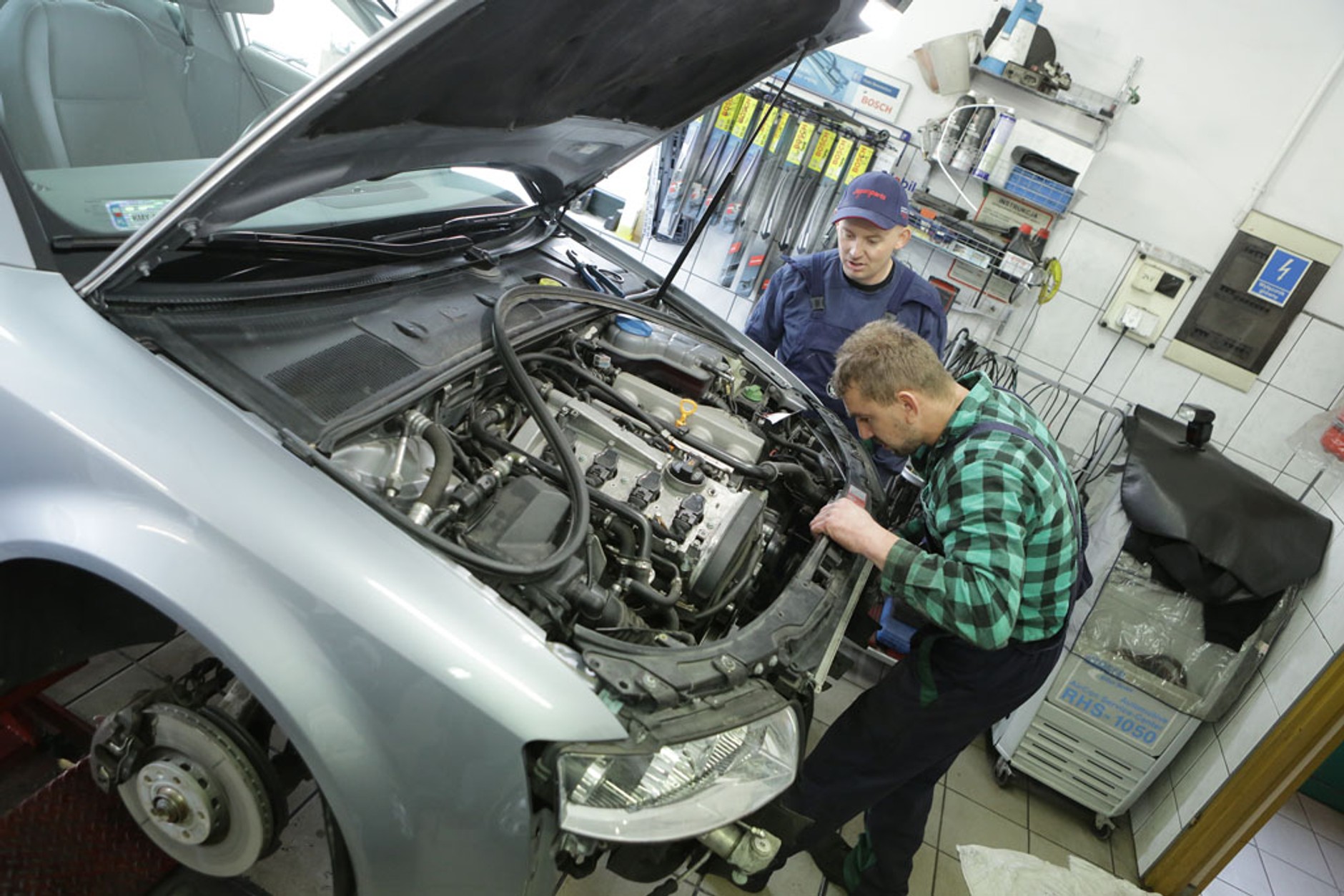

Pas przedni należałoby tak naprawdę zdjąć, ale wprawny mechanik poradzi sobie i bez tego, choć miejsca za wiele nie ma.
Igor Kohutnicki / Auto Świat
Wymiana paska rozrządu w Audi A4 1.8T (B6) krok po kroku

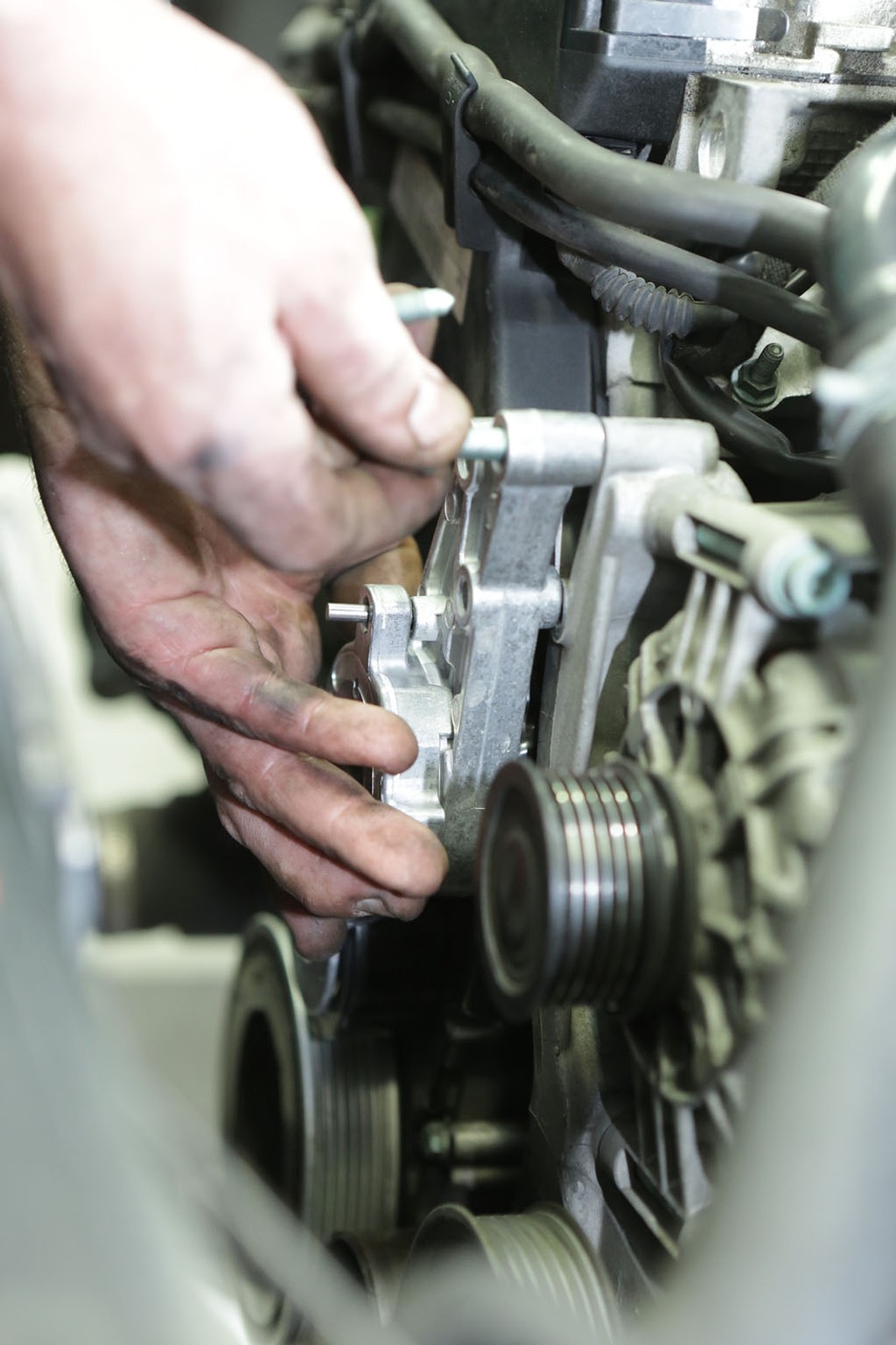

W naszym wypadku wymiany wymagał również napinacz paska wielorowkowego (osprzętu).
Igor Kohutnicki / Auto Świat
Wymiana paska rozrządu w Audi A4 1.8T (B6) krok po kroku
Ściągamy pasek: żadne z kół nie może obrócić się względem siebie choćby o milimetr.
Igor Kohutnicki / Auto Świat
Wymiana paska rozrządu w Audi A4 1.8T (B6) krok po kroku

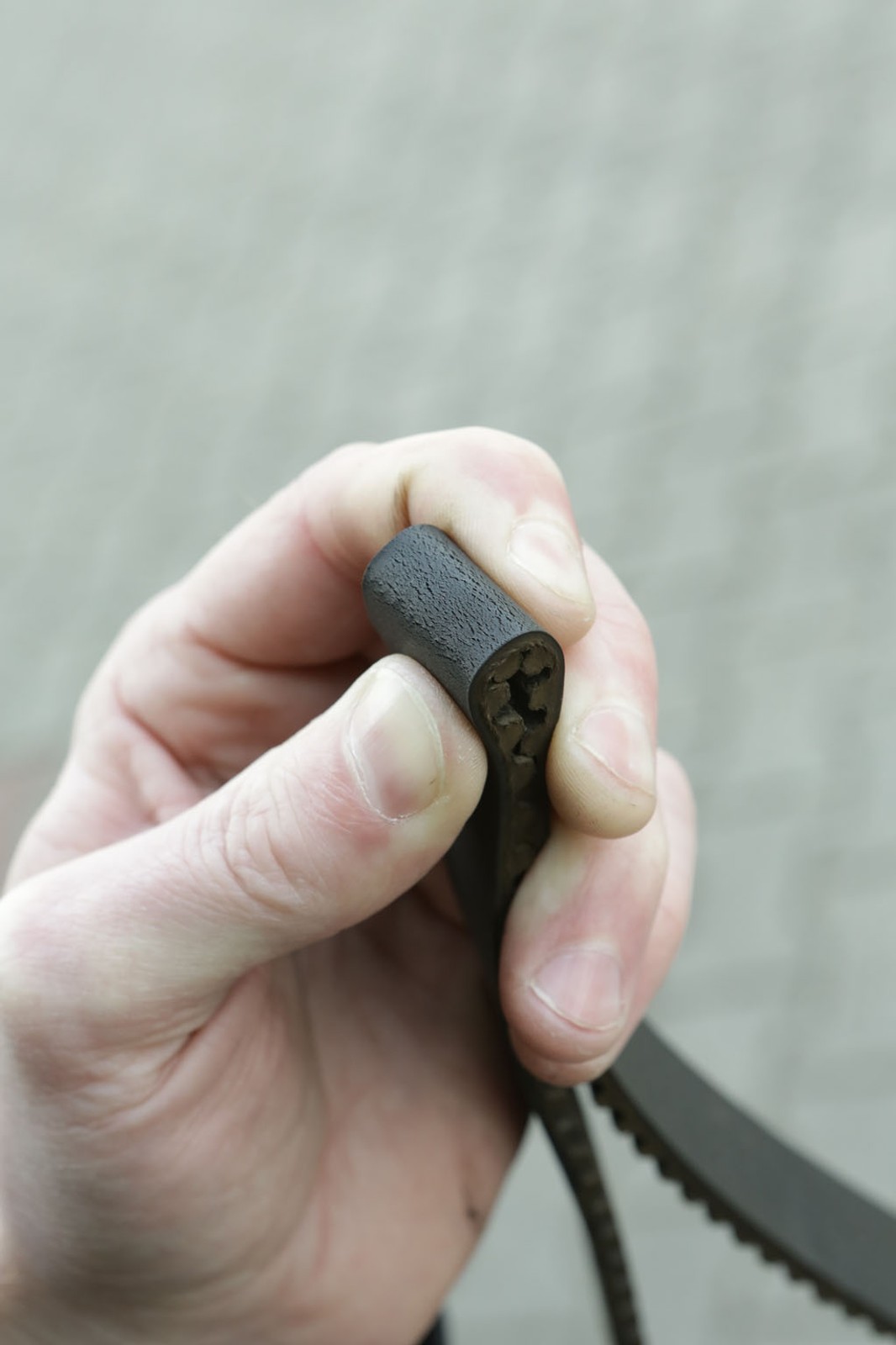

Ten pasek, choć miał... 12 lat, jeszcze by pojeździł. Zużycie widać gołym okiem, ale zęby są w niezłym stanie.
Igor Kohutnicki / Auto Świat
Wymiana paska rozrządu w Audi A4 1.8T (B6) krok po kroku

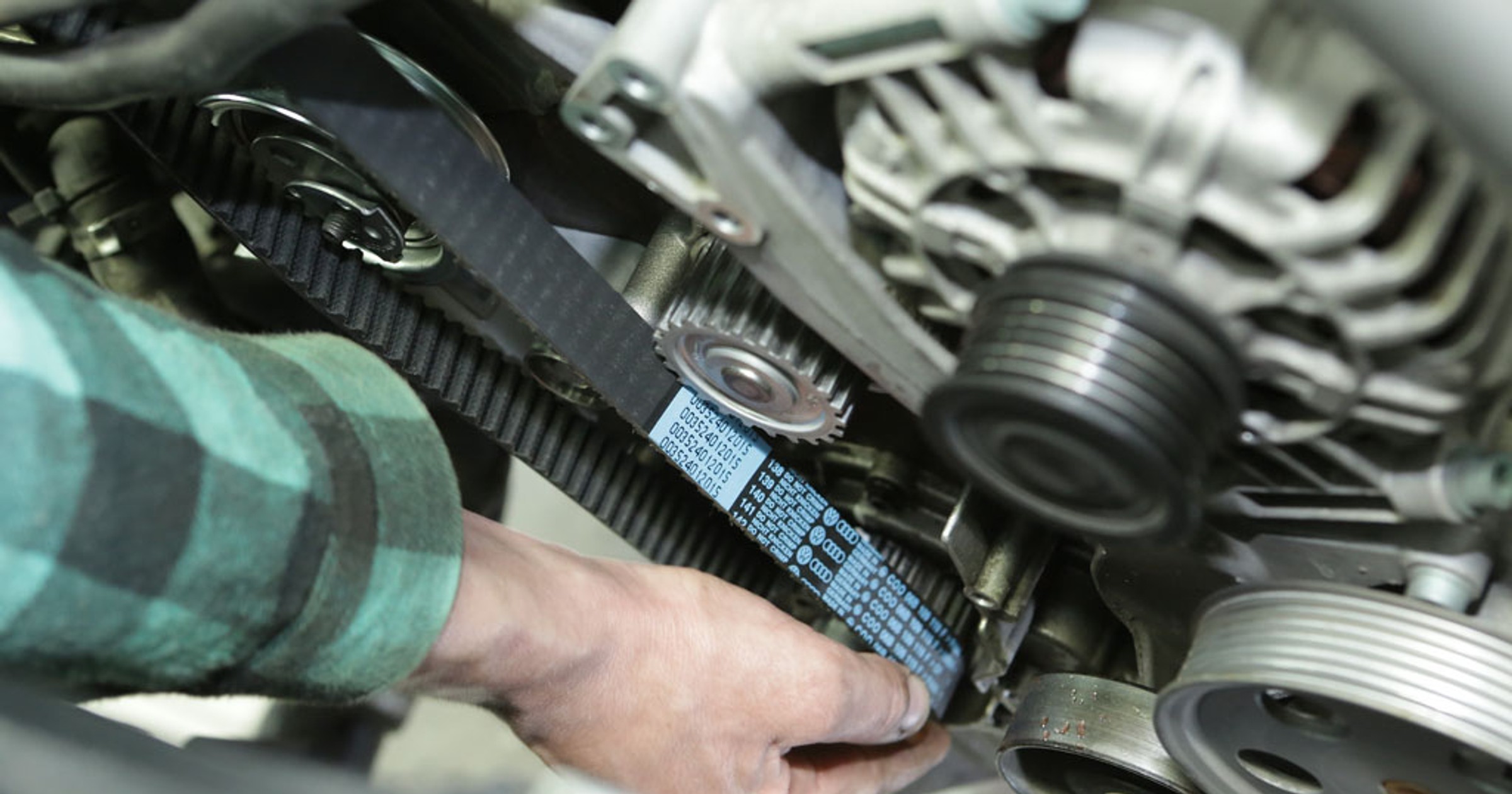

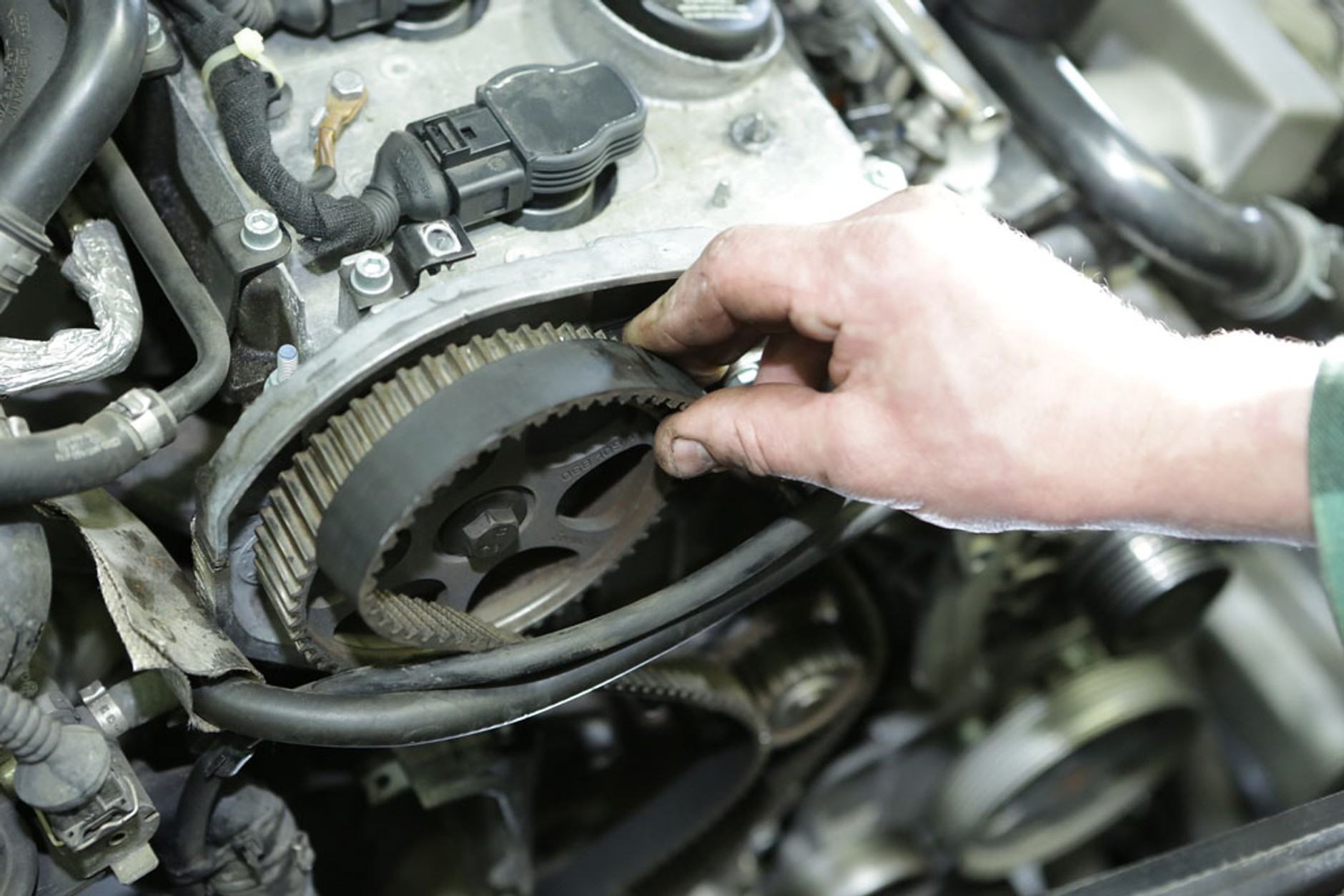

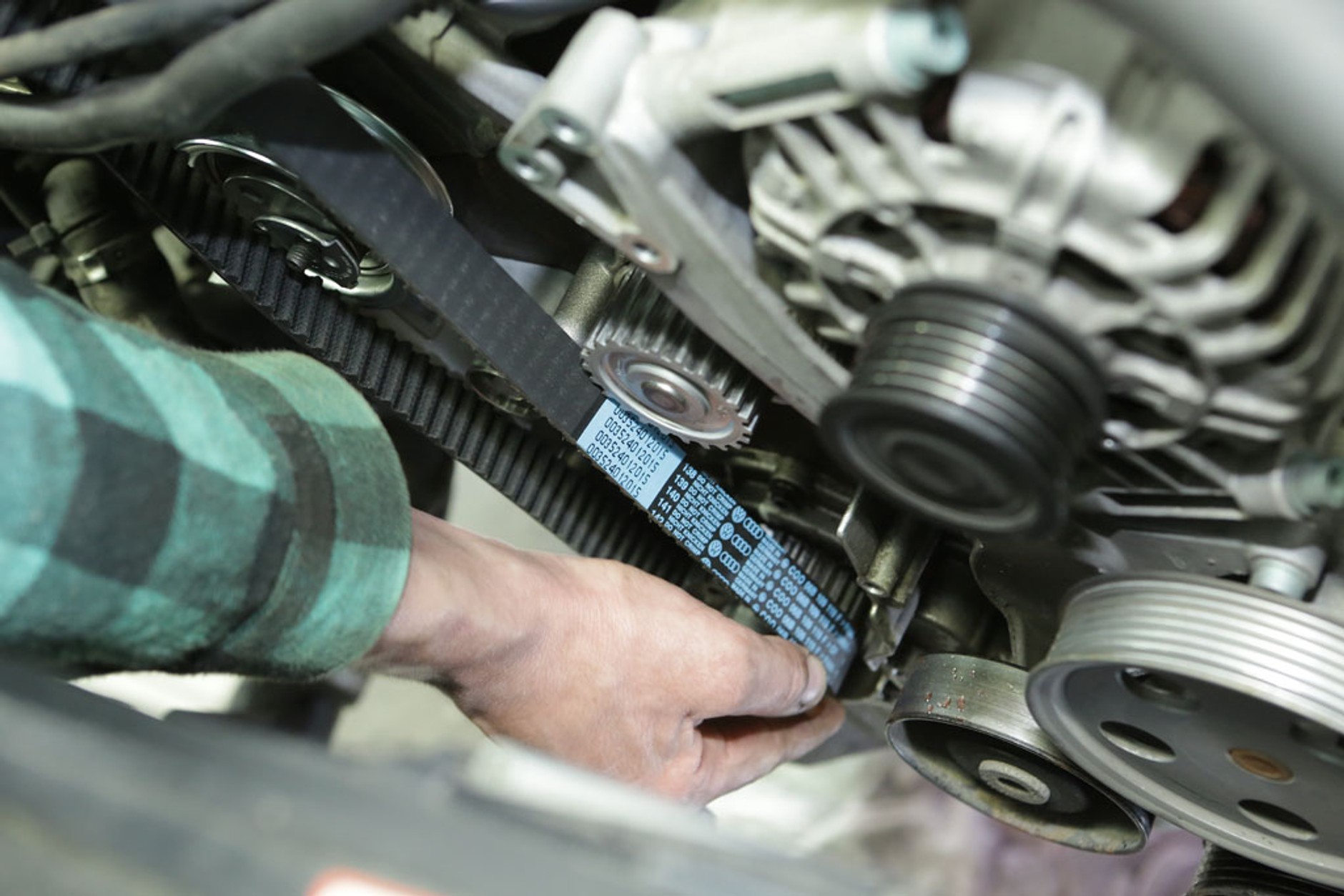

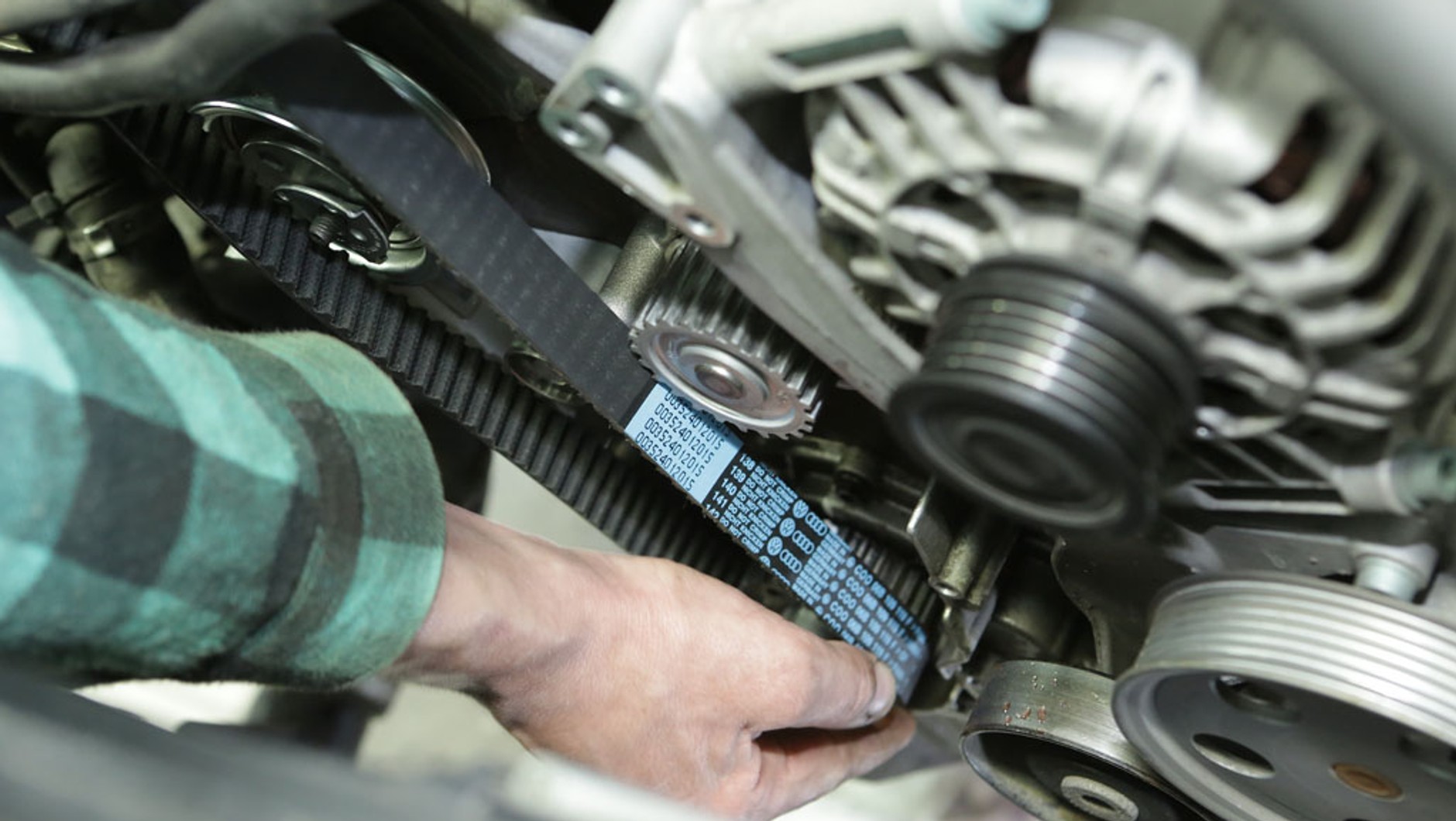

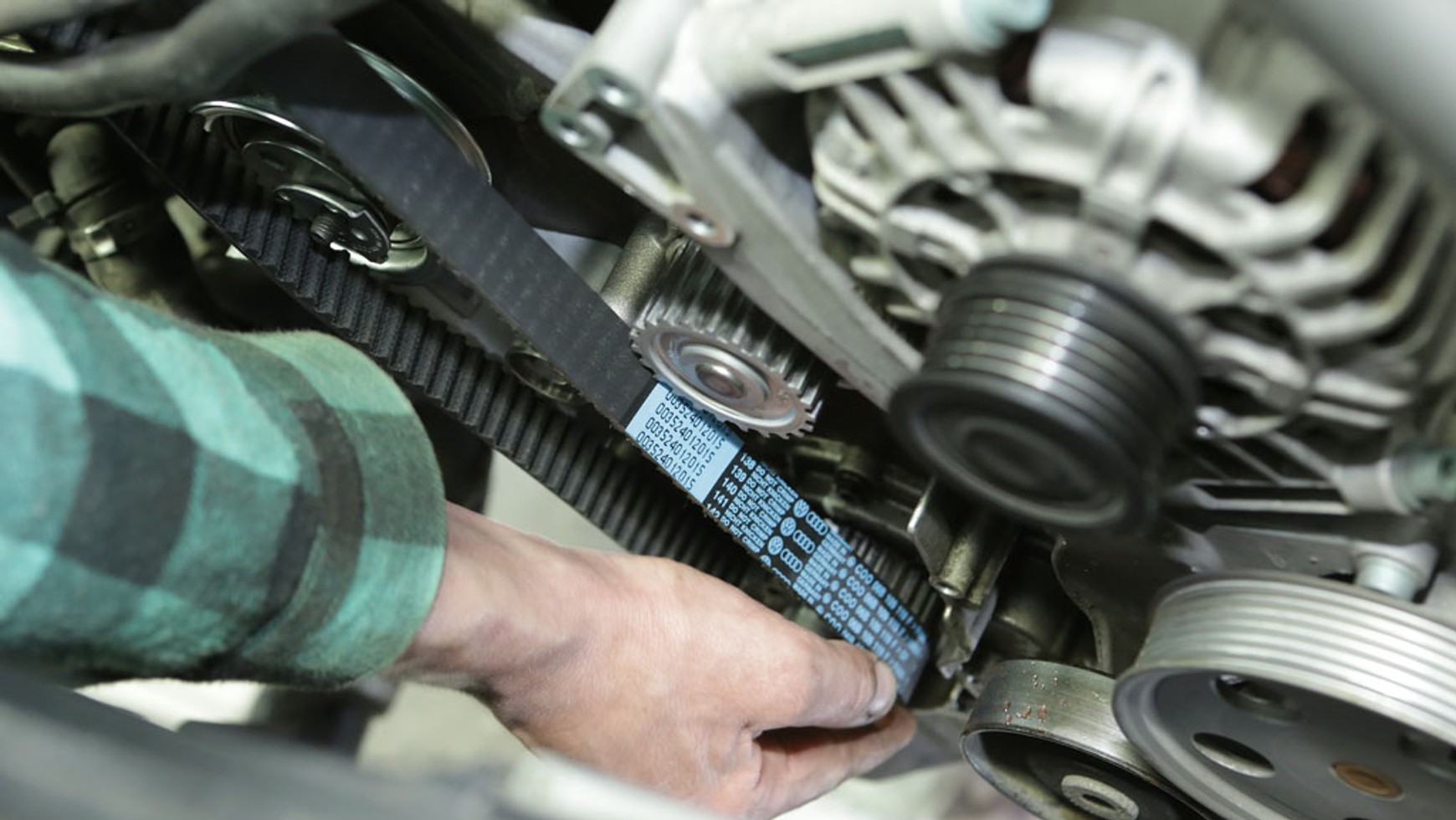

Założenie nowego paska wymaga wprawy. Najlepiej zacząć od koła pasowego wału głównego.
Igor Kohutnicki / Auto Świat
Jak działa układ rozrządu?

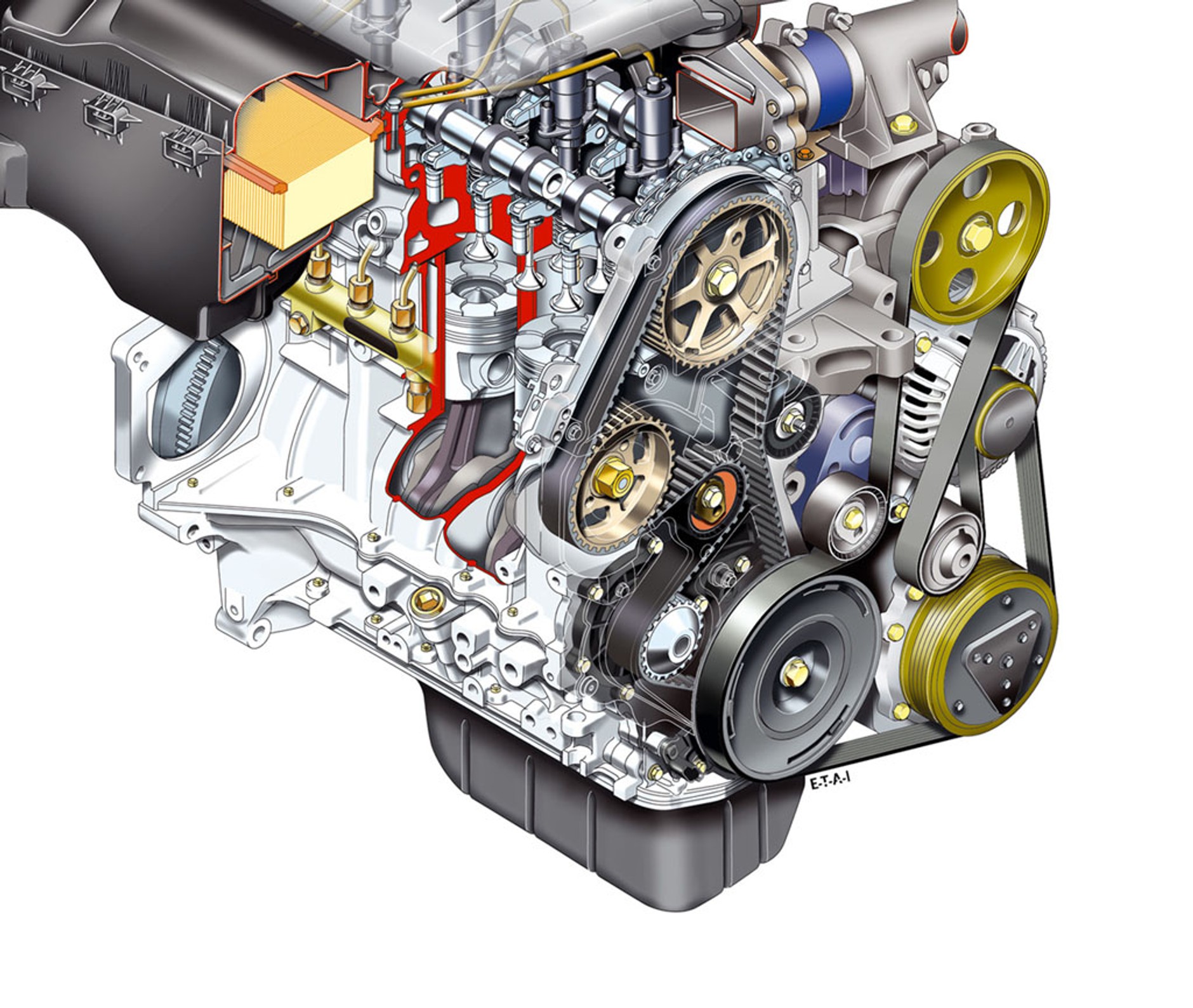

Zadaniem paska lub łańcucha jest przeniesienie napędu z wału korbowego na wałek/wałki rozrządu. Pasek jest rozwiązaniem tańszym w produkcji i prostszym w obsłudze. Paskowy napęd zajmuje mniej miejsca niż łańcuch i nie wymaga np. dodatkowego smarowania. Wymiana kosztuje często mniej niż w przypadku łańcucha, choć nie jest to regułą. Pasek często napędza też osprzęt, np. pompę cieczy chłodzącej, a w niektórych dieslach – również pompę wtryskową. Napęd rozrządu – poza paskiem – składa się z rolki napinającej i co najmniej kilku rolek prowadzących, niekiedy stosuje się też dodatkowy hydrauliczny napinacz. Wałki rozrządu w silnikach DOHC synchronizuje się za pomocą paska rozrządu, łańcuszka (patrz niżej) lub przekładni zębatej. Ciekawostką jest np. silnik 1.6 FSI (VW) o ozn. BAD, w którym wałki spięto dodatkowym paskiem zębatym.
Igor Kohutnicki / Auto Świat
Wymiana paska rozrządu w Audi A4 1.8T (B6) krok po kroku

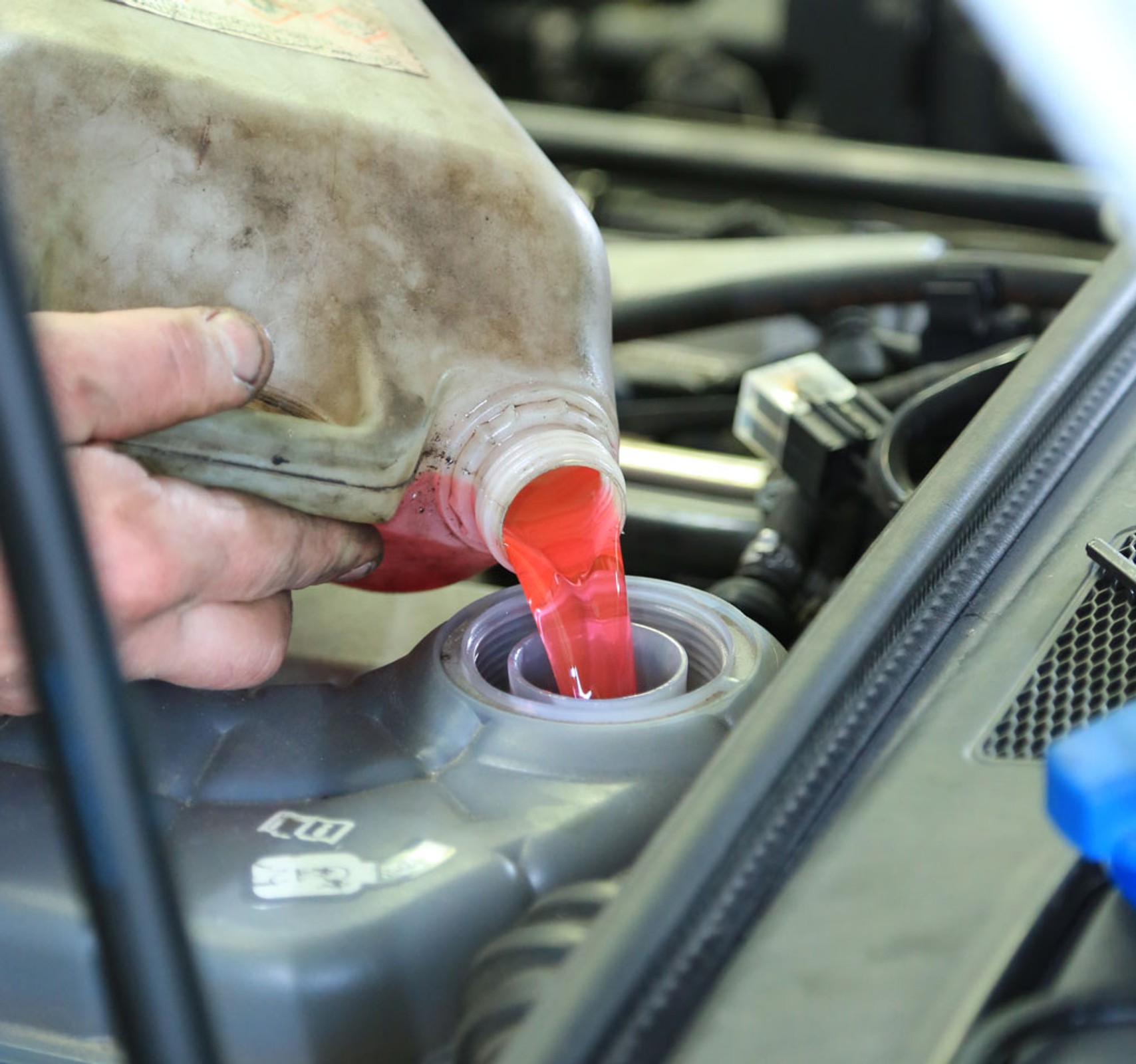

Na koniec dokręcamy pas przedni, wszystkie osłony i uzupełniamy ubytek chłodziwa.
